Cruzetas de bomba de lama National P-Series: modelos, números de referência e substituição Fabricação

Quando uma bomba de lama National P-Series precisa ser reparada, identificar a cruzeta correta é mais específico do que nomear apenas o modelo da bomba. Uma bomba triplex normalmente utiliza cruzetas diferentes por posição: duas unidades central/direita e uma unidade esquerda. O número de referência, o número de série da bomba, a revisão manual, as dimensões e os componentes correspondentes devem, portanto, ser verificados em conjunto antes de fabricar ou solicitar uma substituição.

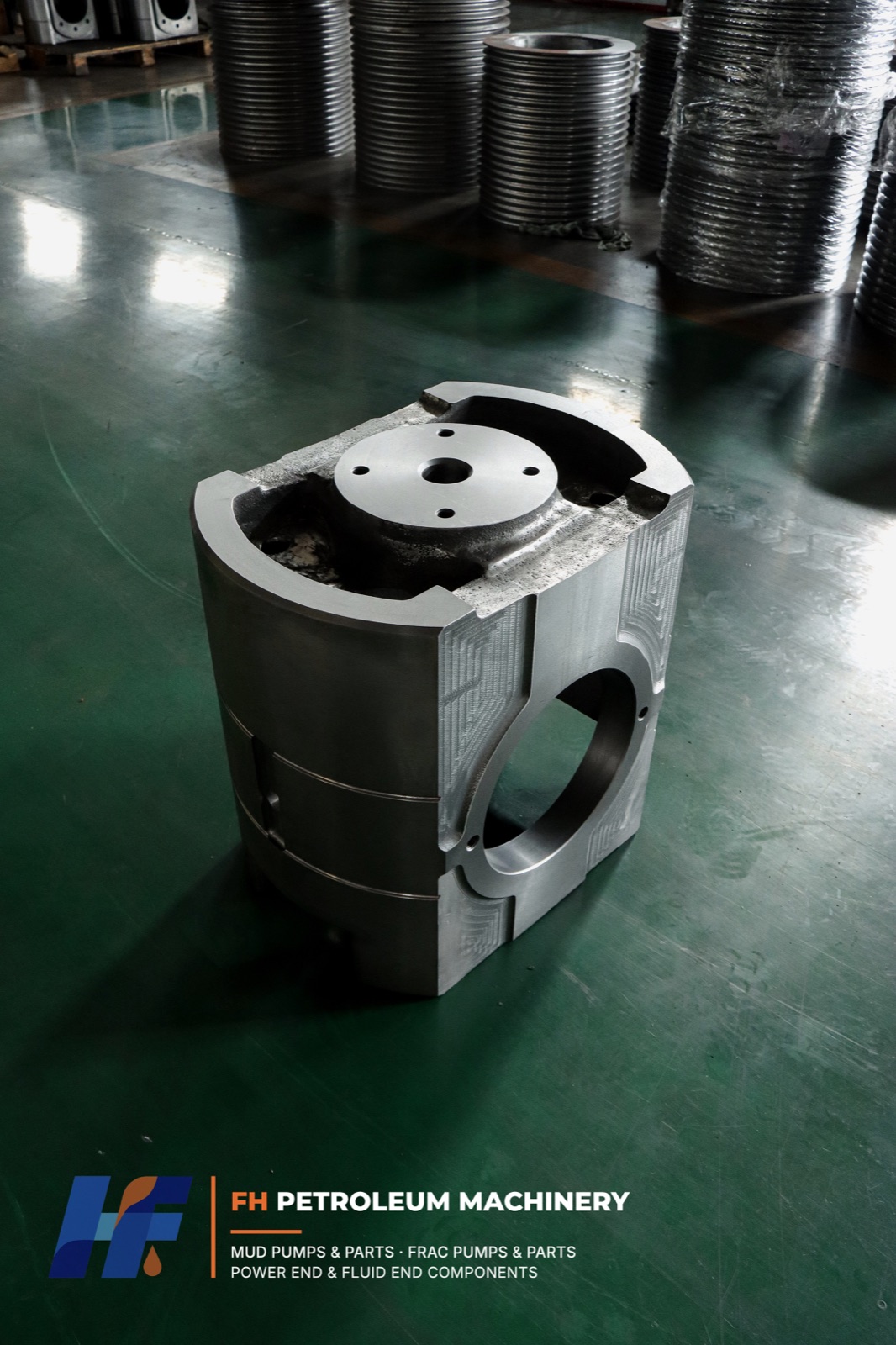

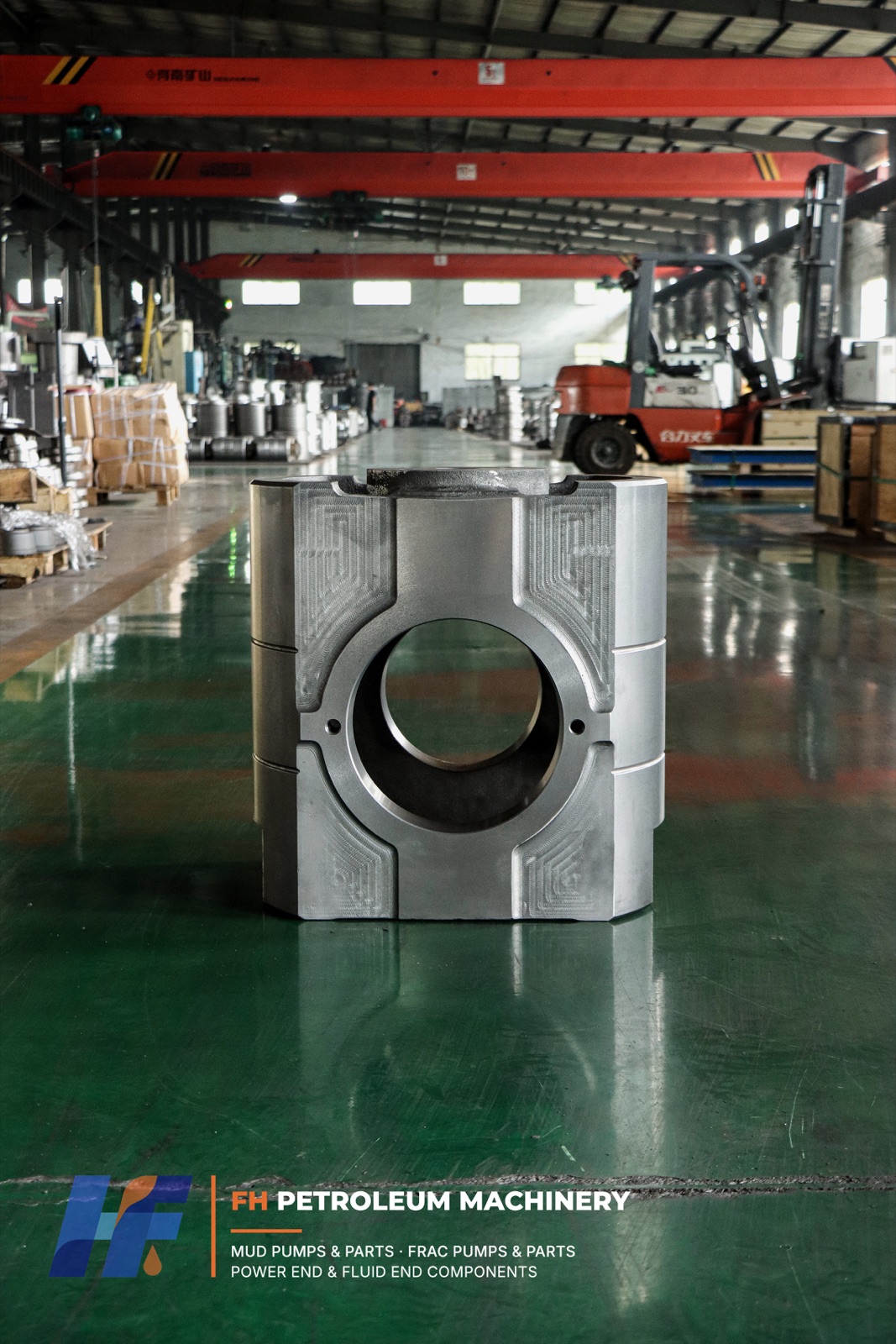

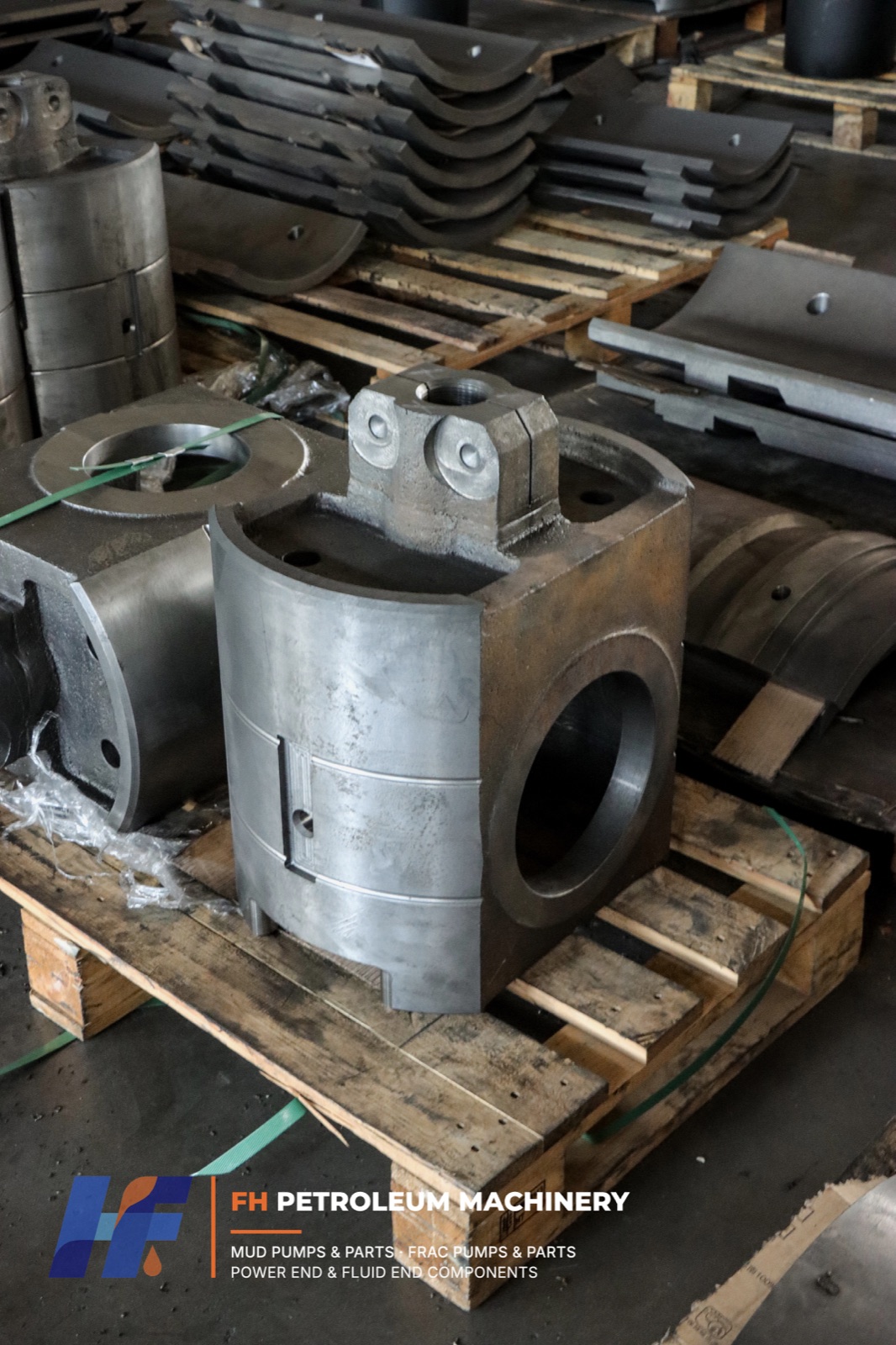

A FH Petroleum Machinery fabrica cruzetas de bomba de lama de substituição e os componentes correspondentes necessários para construir um pacote de cruzetas coordenado e específico do cliente para manutenção, revisão e suporte a equipamentos legados. Juntamente com uma cruzeta personalizada, a FH pode fabricar placas ou revestimentos de guia de cruzeta, pinos de cruzeta, hastes de extensão e outras peças de interface de potência a partir da mesma base técnica aprovada. Os clientes podem enviar um número de peça de referência, desenho aprovado, amostra de componente ou especificação dimensional e de material completa.

Modelos nacionais da série P cobertos

A família de bombas de lama triplex National Tipo P inclui 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160 e 14-P-220. Suas classificações máximas de entrada publicadas variam de 500 HP a 2.200 HP, com cursos de 7 3/4 pol. a 14 pol. Essas classificações identificam seis tamanhos diferentes de bombas; eles não tornam as cruzetas intercambiáveis.

• 7-P-50: 500 cv, curso de 7 3/4 pol.
• 8-P-80: 800 HP, curso de 8 1/2 pol.
• 9-P-100: 1.000 hp, curso de 9 1/4 pol.
• 10-P-130: 1.300 HP, curso de 10 pol.
• 12-P-160: 1.600 HP, curso de 12 pol.
• 14-P-220: 2.200 HP, curso de 14 pol.

Números de peças de referência da cruzeta por modelo de bomba

Os números a seguir são identificadores de referência para correspondência inicial. Não devem ser tratados como um substituto da confirmação técnica final.

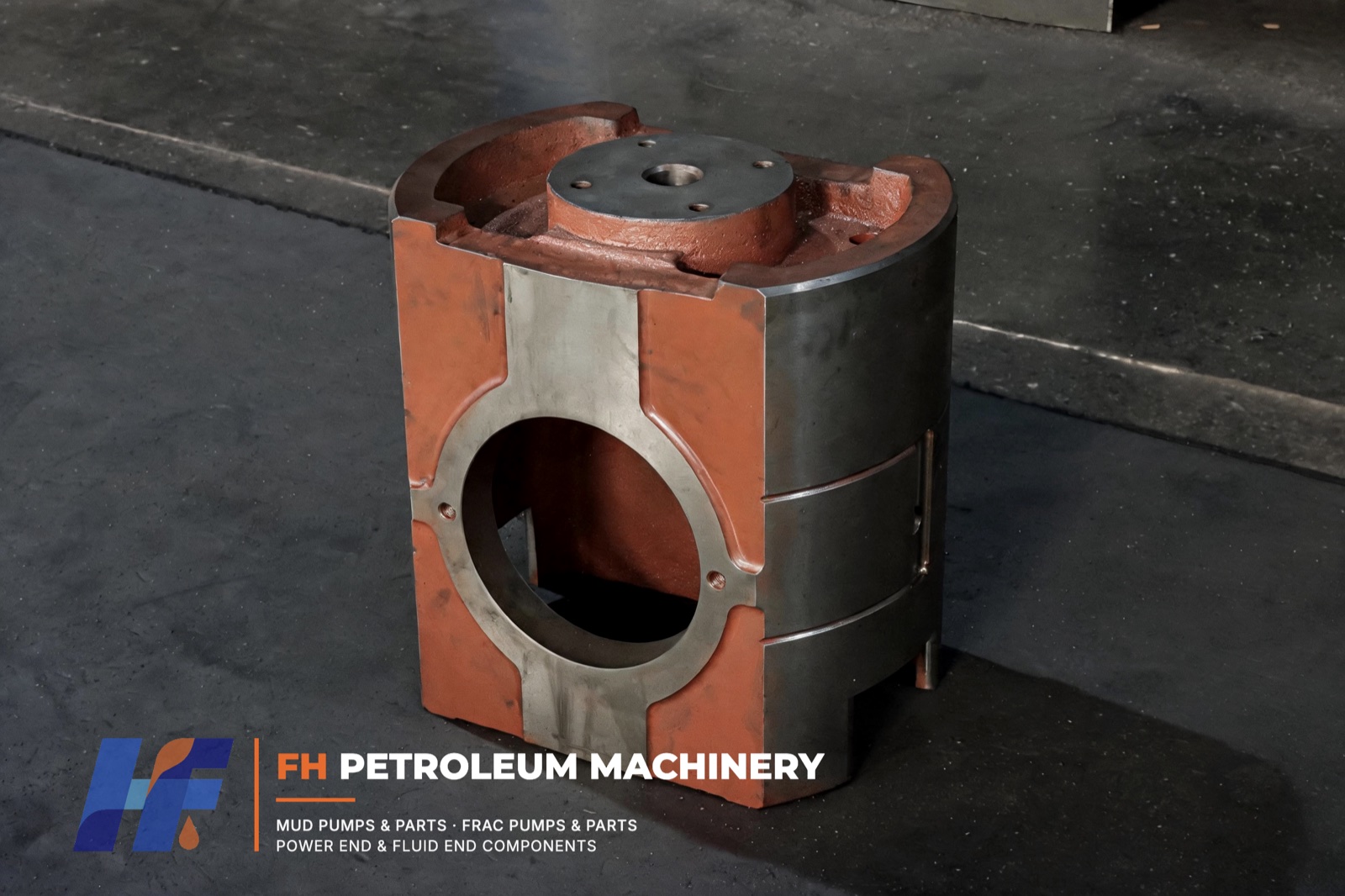

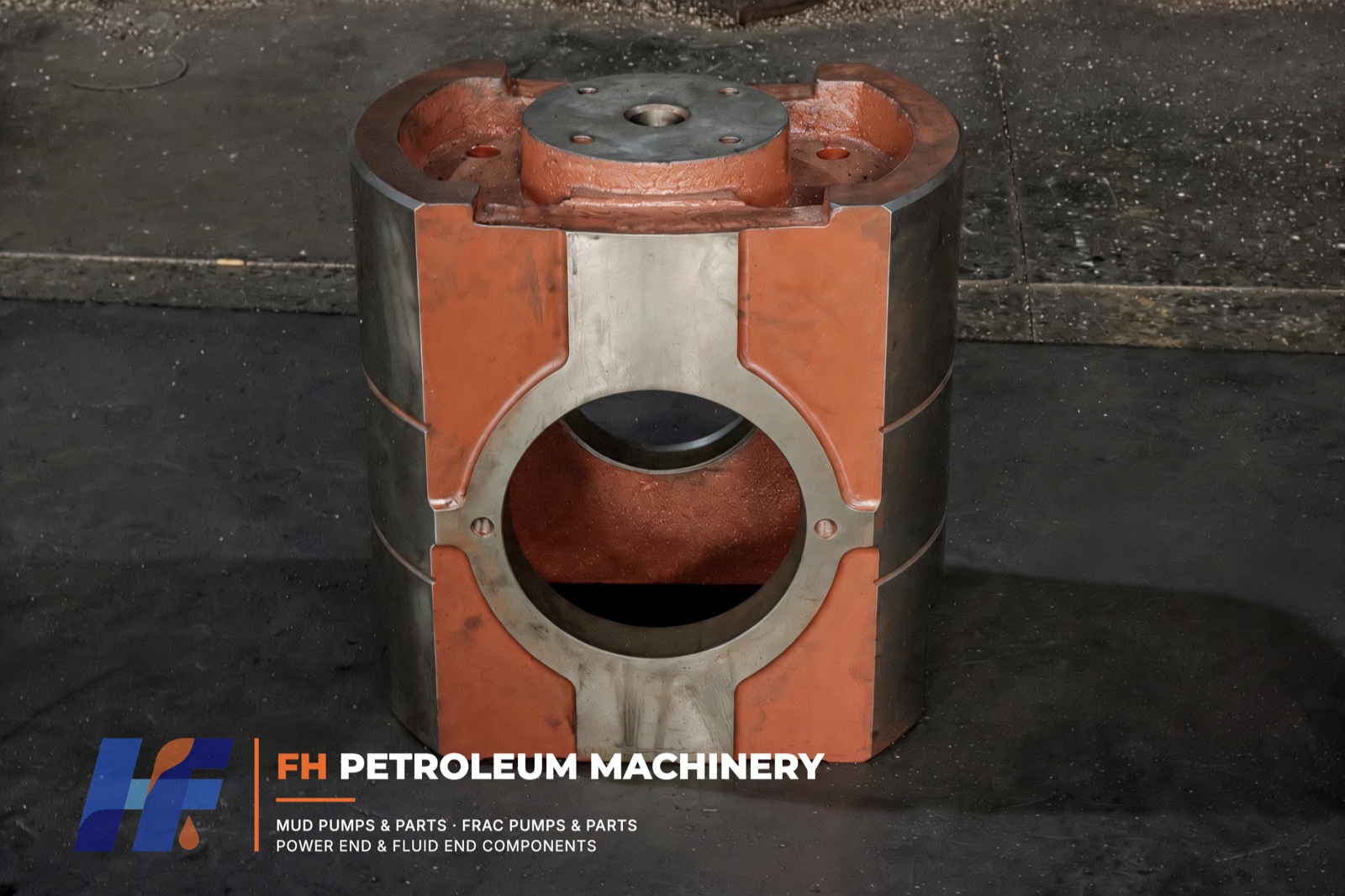

Por exemplo, a lista de peças 14-P-220 distingue o número de peça 1295015 para as posições central e direita do número de peça 1295090 para a posição esquerda. O mesmo 015 versus 090 O padrão de posição aparece nesta família da Série P. Como o equipamento pode ser reconstruído ou modificado durante a sua vida útil, a FH pede aos compradores que confirmem a configuração instalada em vez de confiar apenas no nome do modelo.

O que a cruzeta faz na extremidade de potência da bomba de lama

A cruzeta transfere o movimento oscilante da biela para o movimento alternativo guiado exigido pelo pistão e pela haste de extensão. Suas superfícies de rolamento se deslocam contra os revestimentos ou guias da cruzeta, enquanto o pino da cruzeta conecta a cruzeta à extremidade pequena da biela.

O controle dimensional é importante no furo do pino da cruzeta, nas superfícies de contato da guia ou do revestimento, na conexão da haste de extensão, nas passagens de lubrificação, nas faces de montagem e na geometria esquerda versus centro/direita. Uma substituição deve ser avaliada como parte de um sistema. Revestimentos desgastados, um pino fora da tolerância, um alinhamento incorreto ou uma conexão de haste incompatível podem afetar o ajuste, mesmo quando o número de referência nominal parece correto.

Quatro maneiras pelas quais a FH pode fabricar uma cruzeta de reposição

1. Fabricação a partir de um desenho aprovado

Um desenho aprovado é o ponto de partida mais claro quando contém geometria, tolerâncias, material, requisitos de tratamento térmico, acabamento superficial e critérios de inspeção. A FH revisa o desenho e identifica informações que devem ser esclarecidas antes da produção.

2. Fabricação a partir de uma amostra física

Para bombas antigas, um desenho utilizável pode não estar mais disponível. A FH pode avaliar uma amostra fornecida pelo cliente e construir um registro dimensional. O trabalho baseado em amostra deve levar em conta o desgaste: um componente usado mostra a configuração instalada, mas uma dimensão desgastada não é automaticamente a dimensão original do projeto.

3. Combine um número de peça de referência

Os números de referência acima ajudam a restringir a pesquisa quando o modelo da bomba e a posição da cruzeta são conhecidos. A FH ainda solicitará informações de apoio, como placa de identificação da bomba, número de série, página do livro de peças, fotografias ou dimensões críticas para reduzir o risco de incompatibilidade de revisão.

4. Construa de acordo com uma especificação técnica

A FH pode cotar com base em uma especificação controlada que define dimensões, tolerâncias, materiais, pontos de inspeção, marcação, revestimento, documentação e requisitos de embalagem.

Da confirmação técnica ao componente finalizado

1. Revisão de entrada: modelo da bomba, posição da cruzeta, número de referência, revisão do desenho, condição e quantidade da amostra.
2. Esclarecimento técnico: dimensões principais, peças correspondentes, requisitos de materiais e processos, critérios de aceitação e documentação.
3. Planejamento de fabricação: rota de materiais, sequência de usinagem, controles de processos especiais e plano de inspeção.
4. Usinagem de precisão: furos, superfícies de guia, faces, furos e recursos de lubrificação.
5. Inspeção: verificações dimensionais e verificação de material ou processo especificado.
6. Identificação e embalagem: marcação acordada, preservação e embalagem de exportação.

O percurso exato é definido pelo pacote técnico aprovado. A FH não identifica nem garante um componente apenas a partir de uma fotografia.

Componentes correspondentes para um pacote de cruzeta personalizado

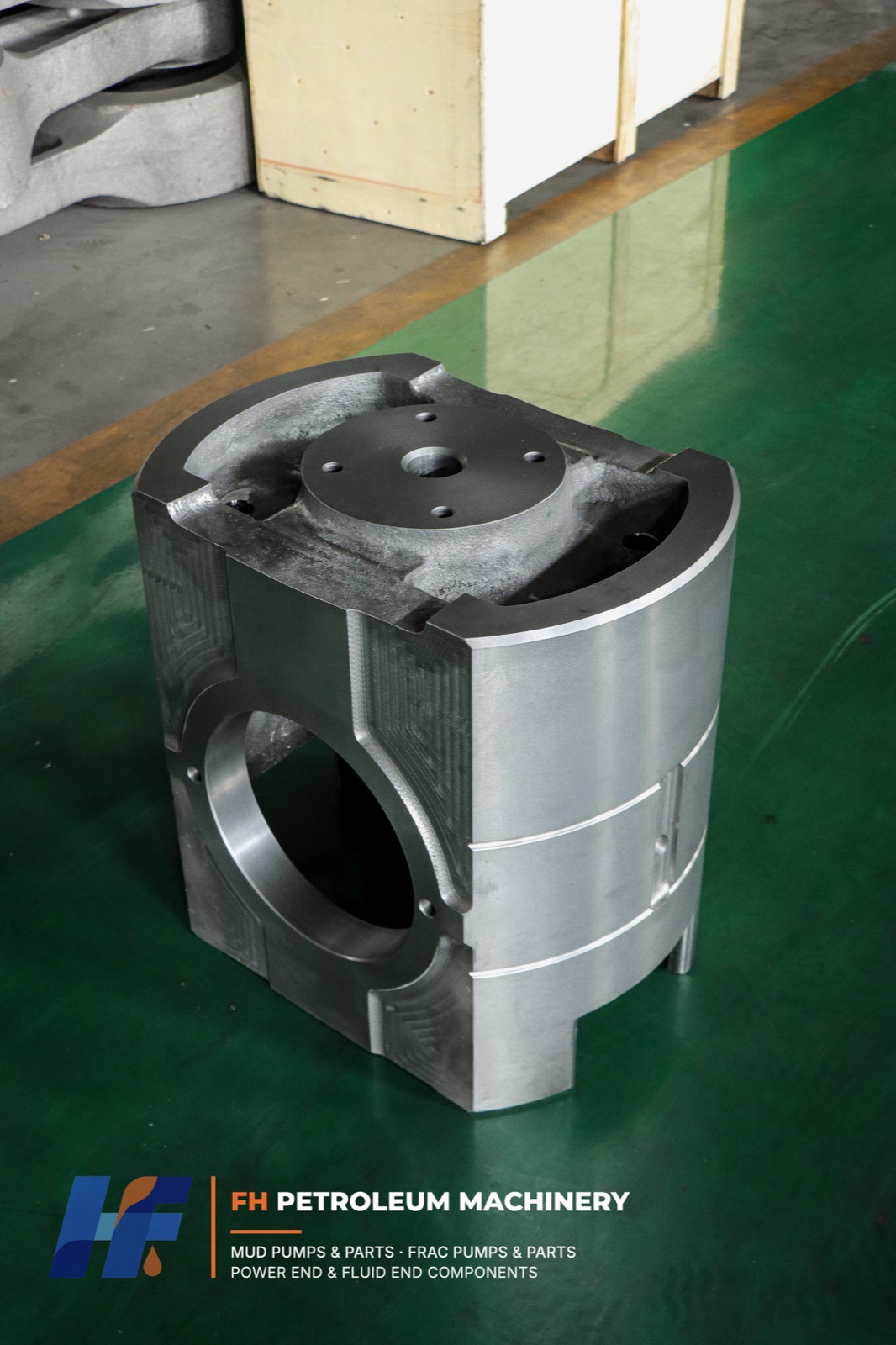

A FH pode fabricar os componentes que fazem interface com uma cruzeta específica do cliente como um pacote coordenado. A cruzeta personalizada e suas peças correspondentes são revisadas em relação ao mesmo desenho aprovado, amostra, informações de número de referência e requisitos dimensionais para ajudar a controlar o ajuste, o alinhamento e as folgas operacionais.

Placas guia de cruzeta e revestimentos de cruzeta

Placas-guia ou revestimentos podem ser fabricados para combinar com as superfícies de rolamento personalizadas da cruzeta, folgas necessárias, material, dureza, arranjo de lubrificação e configuração da bomba instalada.

Pinos de cruzeta

A FH pode fabricar um pino de cruzeta correspondente com a geometria confirmada do furo do pino, interface da biela, material, tratamento térmico e requisitos de inspeção do pacote de cruzeta específico do cliente.

Hastes de extensão e outras peças de interface de alimentação

Quando necessário, a FH também pode fabricar hastes de extensão e outras peças de interface da extremidade de potência após a confirmação da geometria de conexão, dos requisitos de alinhamento e das especificações técnicas.

Informações para incluir em sua RFQ

• Fabricante da bomba, modelo, número de série e fotografia da placa de identificação
• Posição necessária da cruzeta: esquerda, centro ou direita
• Número de referência da peça e página do manual das peças
• Desenho e revisão aprovados ou amostra física disponível
• Se é necessário um pacote correspondente: placas-guia ou revestimentos, pinos cruzados, hastes de extensão ou outras peças de interface
• Principais dimensões, folgas de funcionamento e informações sobre componentes correspondentes
• Requisitos de material, tratamento térmico, dureza, revestimento e inspeção
• Quantidade, documentação e destino de entrega

Perguntas frequentes

Todas as três cruzetas em uma bomba triplex National P-Series são iguais?

Não. As informações de peças publicadas distinguem a cruzeta esquerda das cruzetas central/direita. Confirme a posição necessária antes de fazer o pedido.

A FH consegue identificar o modelo exato da bomba a partir de uma fotografia?

As fotografias são provas úteis, mas não são suficientes para uma identificação garantida. A FH utiliza placa de identificação, posição, número de referência, desenho, amostra e dimensões críticas para confirmação.

A FH pode fabricar uma cruzeta descontinuada ou de difícil obtenção?

A FH pode avaliar a fabricação de substituição a partir de um desenho aprovado, uma amostra física, um número de referência apoiado por dados técnicos ou uma especificação completa do cliente. A viabilidade depende dos insumos disponíveis.

Que informações ajudam a prevenir problemas de ajuste?

Pino da cruzeta, camisa ou guia, conexão da haste de extensão, recursos de lubrificação, folgas de funcionamento e informações de série/revisão da bomba são especialmente úteis.

Os nomes e números de referência nacionais e NOV são usados apenas para identificar aplicações de equipamentos. A FH Petroleum Machinery fornece componentes de reposição fabricados de forma independente e não implica afiliação OEM. A compatibilidade final está sujeita a confirmação técnica.
