Um conjunto de cruzeta de bomba de lama funciona dentro da extremidade de potência, transmitindo movimento alternativo enquanto corre ao longo de superfícies deslizantes controladas. Para projetos de substituição e OEM, o corpo da cruzeta, as superfícies deslizantes de bronze e o método de inspeção devem seguir o desenho aplicável – e não uma descrição genérica do catálogo.
A FH Petroleum fabrica conjuntos de cruzetas para bombas de lama a partir de desenhos do cliente, informações sobre peças e requisitos técnicos acordados. As fotografias de fabricação nesta página mostram uma cruzeta completa equipada com sapatas de bronze segmentadas, recursos usinados detalhados e medição portátil por coordenadas do conjunto acabado.
Envie-nos o modelo da sua bomba, desenho ou número da peça para uma revisão de fabricação.
A cruzeta é um componente funcional da extremidade de potência da bomba de lama. Seu corpo usinado conecta os componentes de acionamento alternativo e é guiado enquanto a bomba opera. Como a cruzeta funciona em relação a outras peças do lado da potência, sua geometria crítica não pode ser tratada isoladamente.
A FH aborda cada cruzeta de bomba de lama OEM como um projeto de fabricação baseado em desenho. Revisamos a geometria fornecida, os requisitos de material, as características de acoplamento, a disposição das sapatas de bronze, o escopo da inspeção e as necessidades de documentação antes de confirmar a produção. Isto permite que o plano de fabricação e inspeção siga o projeto especificado, em vez de depender de suposições não verificadas sobre intercambialidade.
Quando uma peça existente for fornecida como referência, ela deverá ser acompanhada do desenho disponível, modelo da bomba, número da peça e requisitos de aceitação. Uma amostra pode apoiar a avaliação, mas as dimensões e tolerâncias de produção devem ser acordadas em documentação técnica controlada.

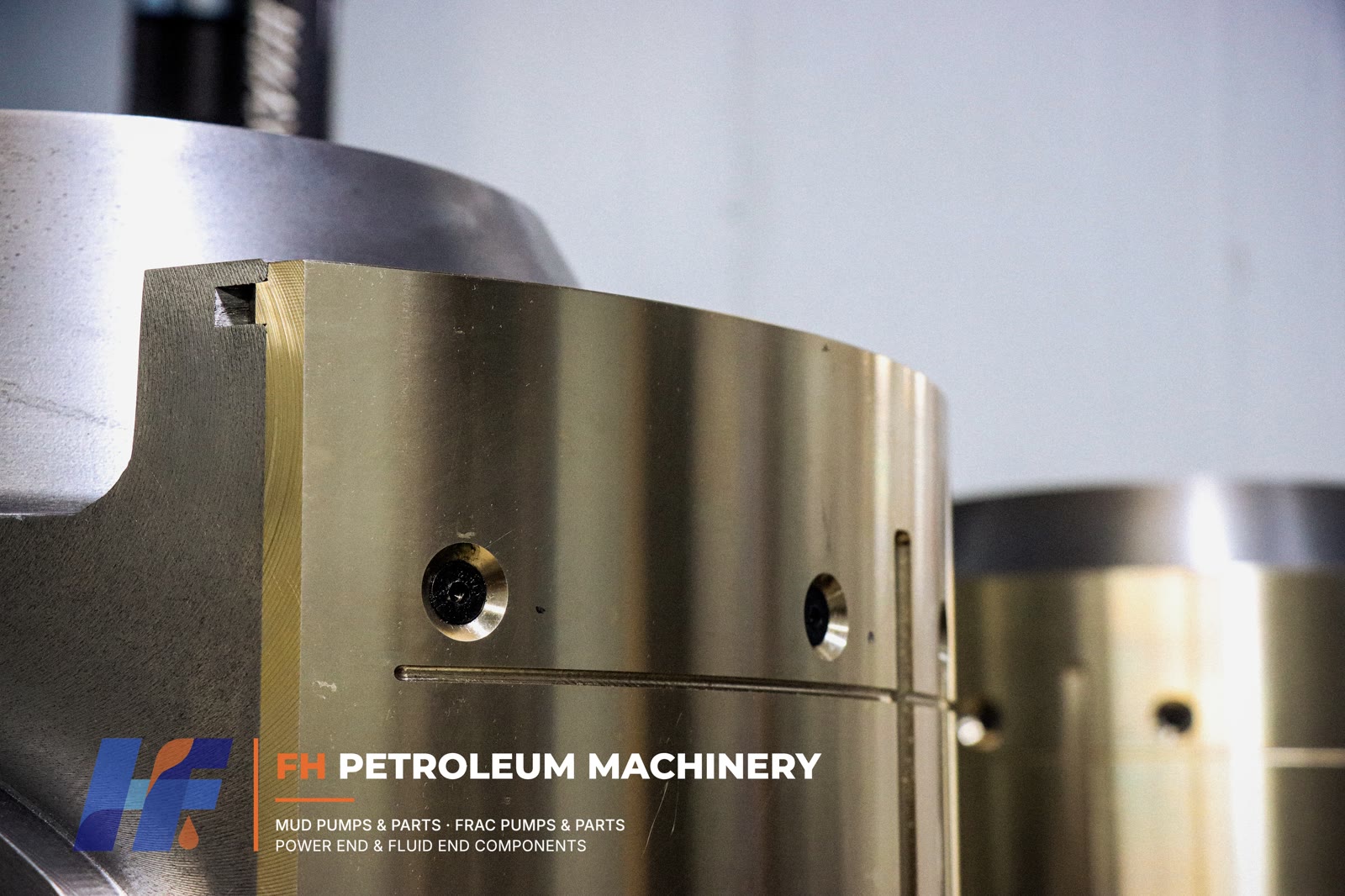

Na montagem mostrada aqui, a superfície deslizante cor de bronze é dividida em múltiplos segmentos ajustados ao redor do corpo da cruzeta. As fotografias mostram claramente os limites dos segmentos e os locais de fixação. A possibilidade de substituição de segmentos individuais em serviço depende do projeto da cruzeta aplicável e das especificações de manutenção.

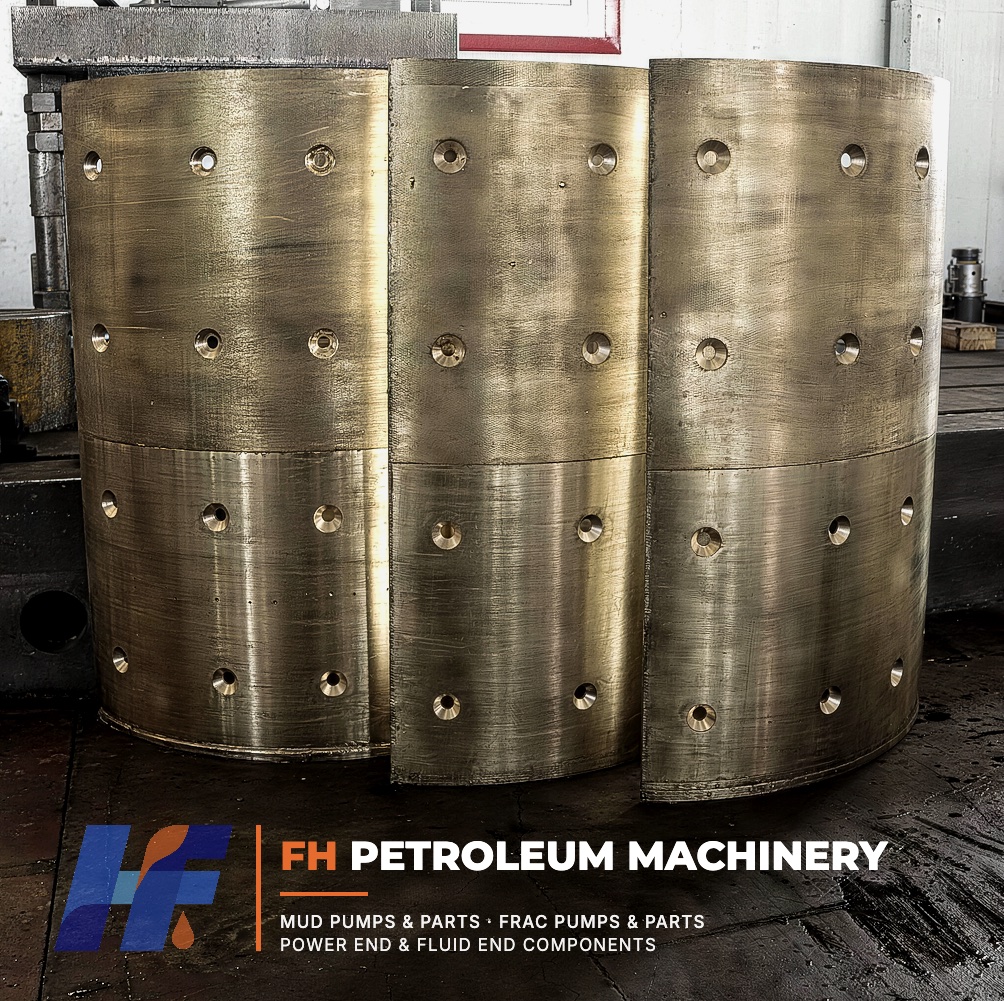

Sapatas de bronze segmentadas fotografadas antes da instalação no corpo da cruzeta.
A disposição segmentada torna as interfaces da sapata, os locais de fixação e o perfil ajustado importantes detalhes de fabricação. Cada segmento deve corresponder ao corpo da cruzeta e à geometria definida para a montagem concluída. A finalidade das sapatas de bronze é fornecer a interface deslizante especificada entre a cruzeta e seu sistema de guia; o grau exato do material, o design do segmento e os critérios de aceitação devem vir do desenho aplicável ou da especificação do cliente.
A FH não aplica uma folga ou declaração de material não suportada a cada projeto de bomba de lama. Durante a cotação, solicitamos ao comprador que identifique o modelo da bomba e forneça o desenho, número da peça ou especificação técnica para que a configuração da sapata de bronze possa ser revisada corretamente.

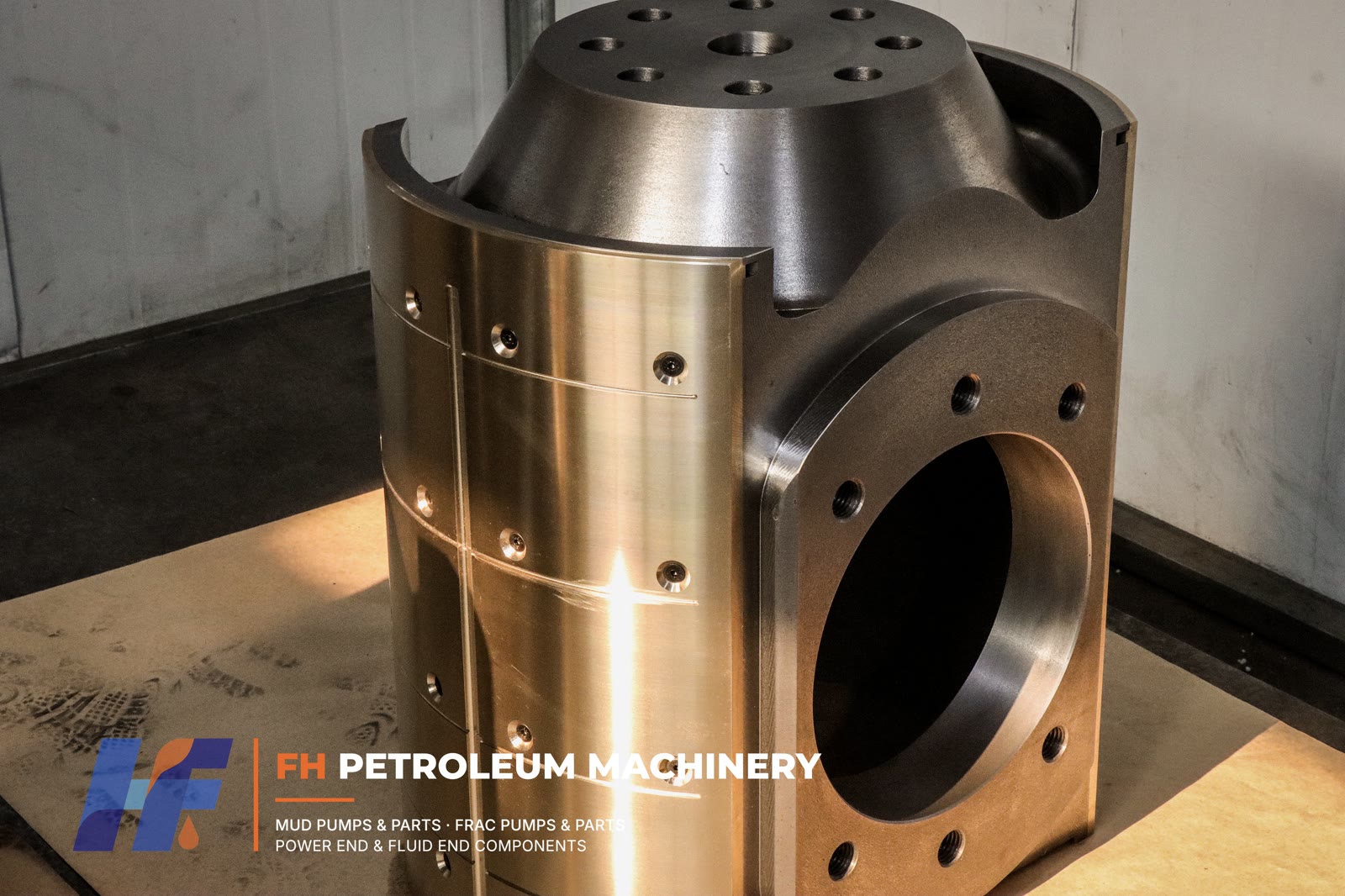

As fotografias e vídeos nesta página foram retirados de material de fabricação real da FH, e não de imagens de estoque. O vídeo documenta o torneamento e a usinagem de acabamento CNC, enquanto as fotografias mostram a cruzeta completa, suas superfícies deslizantes de bronze segmentadas e recursos usinados detalhados de perto.
Vídeo do workshop: torneamento, usinagem de acabamento CNC e medição por coordenadas portátil de uma cruzeta de bomba de lama com sapatas de bronze segmentadas.

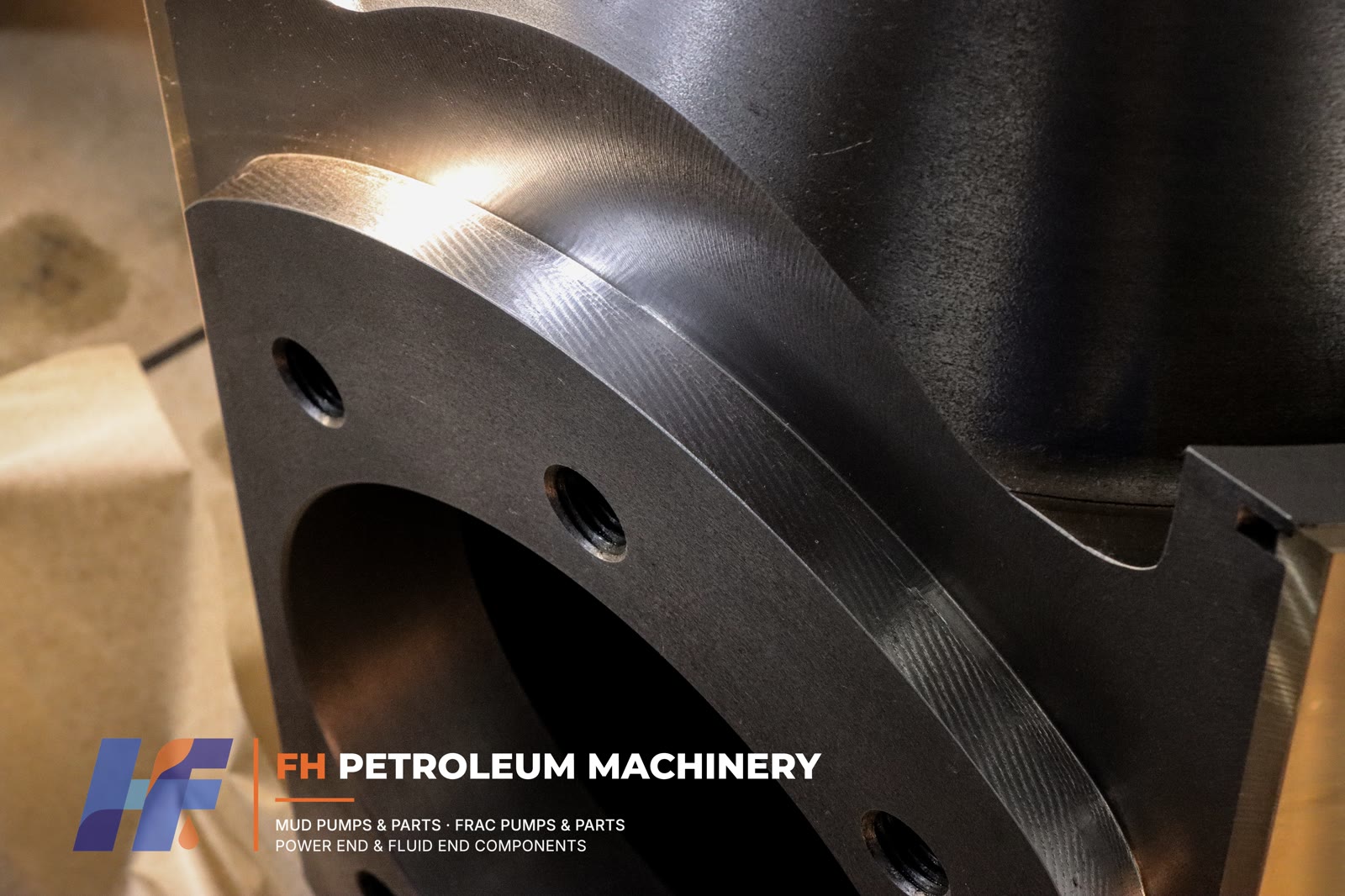

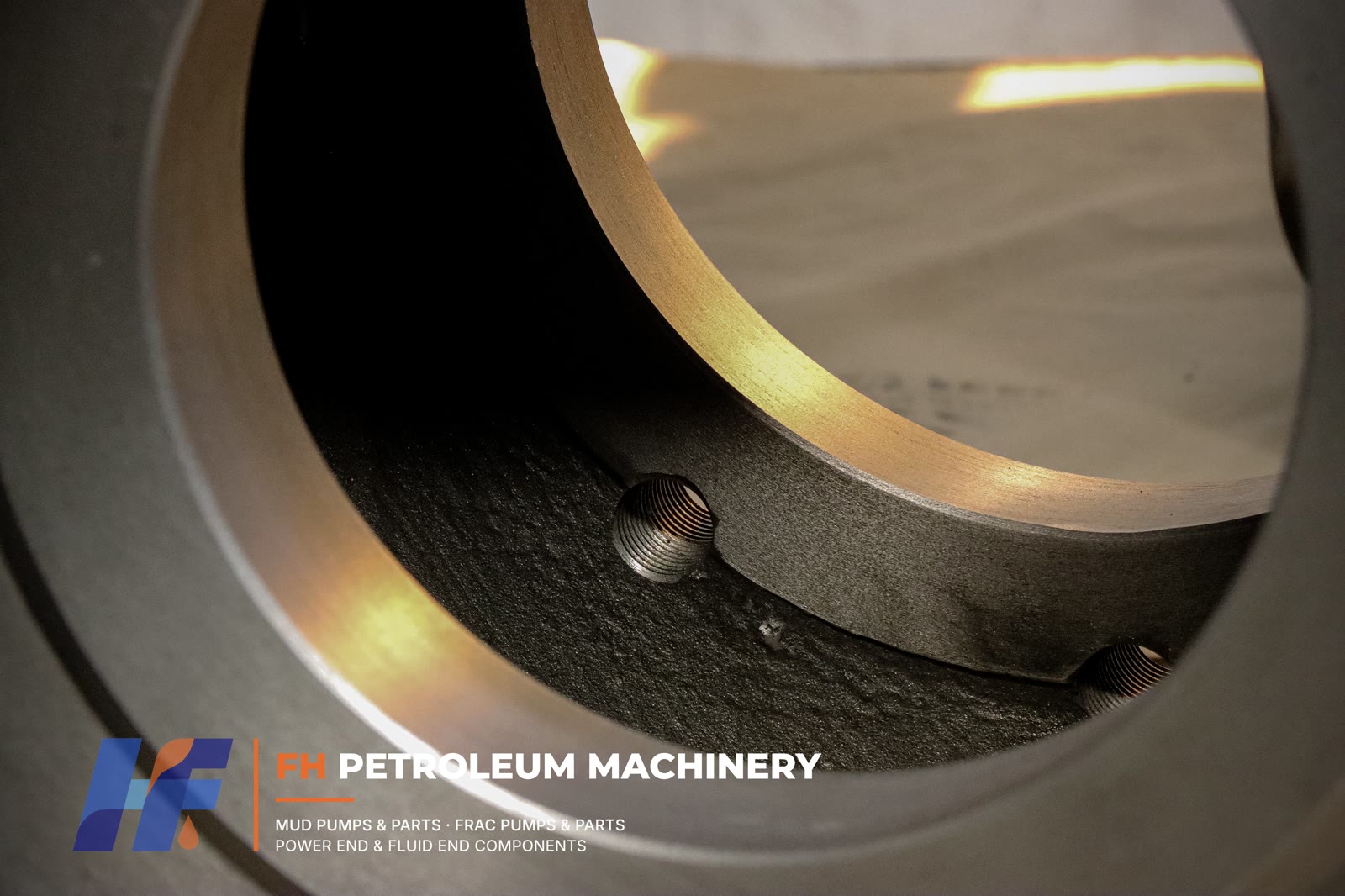

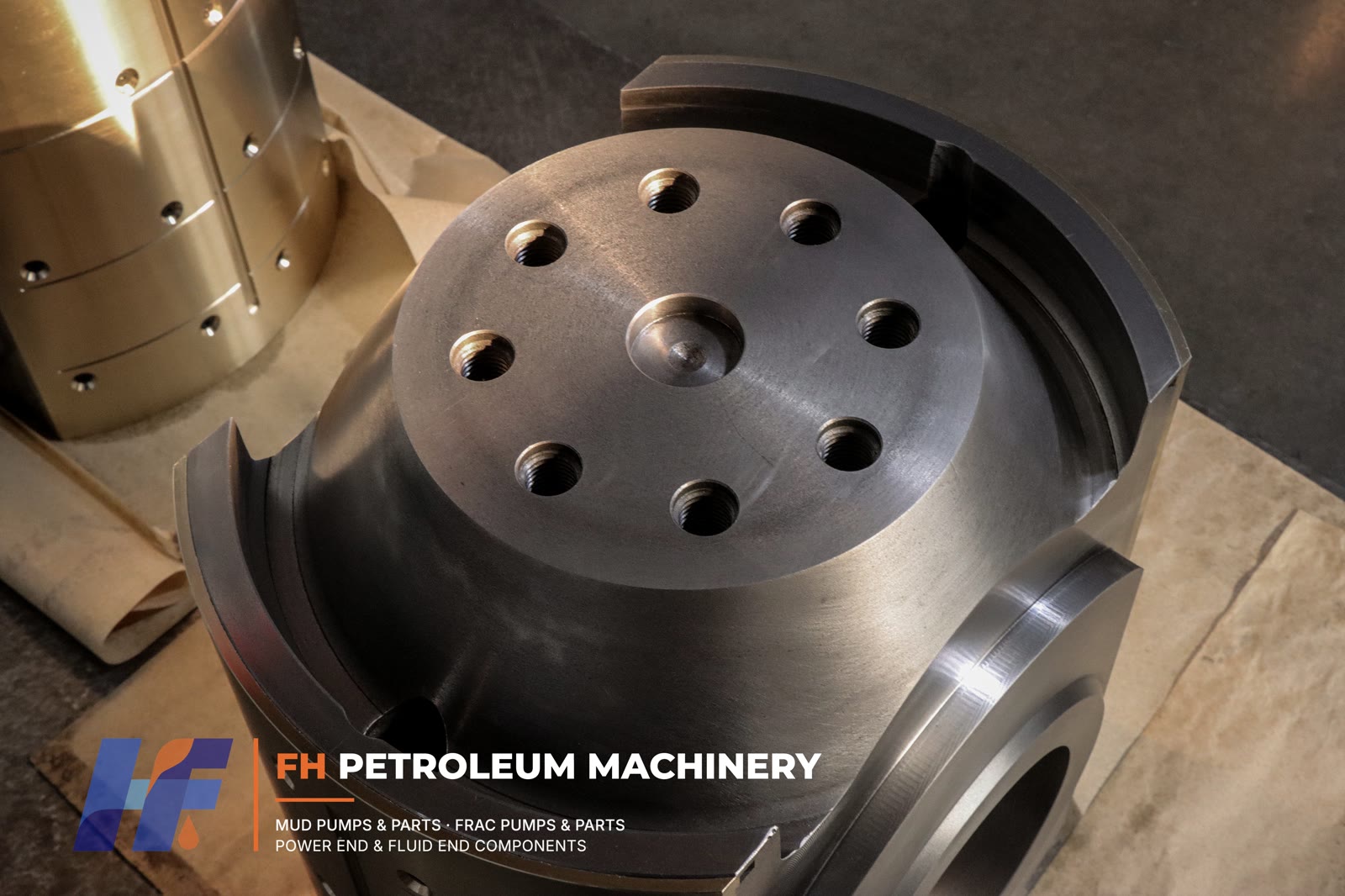

Fotografias em close documentam a face usinada superior, o furo principal e o flange lateral do corpo da cruzeta. Essas imagens fornecem aos compradores evidências visuais diretas do componente físico e de seus recursos acabados – e não simplesmente um modelo renderizado ou uma imagem genérica de catálogo.
A rota de usinagem para um pedido específico depende do desenho e do estado fornecido da peça. Ferramentas, sequência de configuração e verificações em processo são selecionadas para a geometria que deve ser produzida. A FH pode revisar os requisitos do cliente para peças de reposição, projetos de novas construções e fabricação OEM baseada em desenhos.

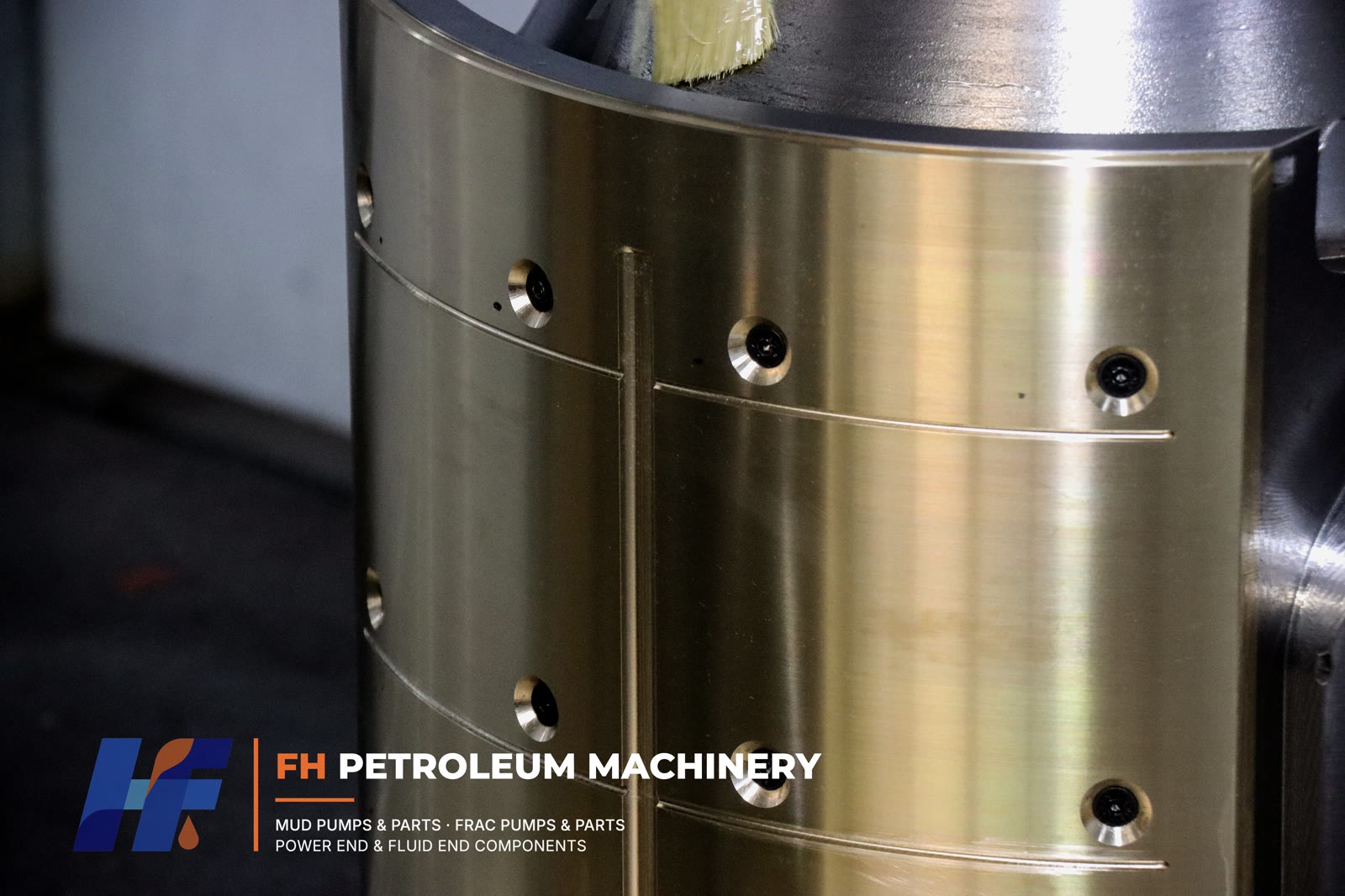

Usinar um segmento individual de bronze é apenas parte do trabalho. A cruzeta concluída deve ser avaliada como uma montagem. As fotografias mostram as sapatas de bronze segmentadas ajustadas ao corpo usinado, incluindo os limites visíveis dos segmentos, furos de fixação e relação entre a superfície de bronze e as características adjacentes da cruzeta.

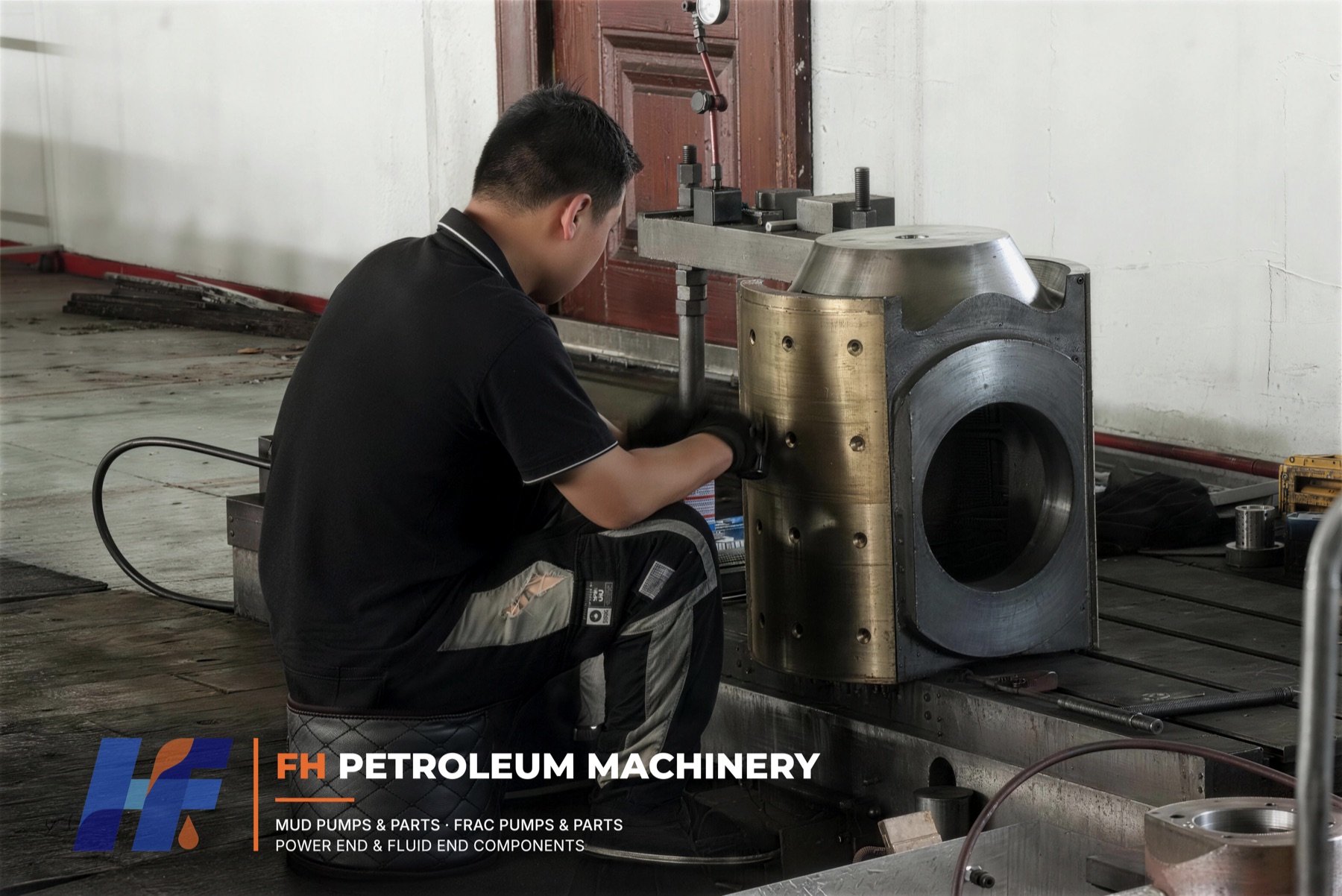

Montagem oficinal de sapatas de bronze segmentadas no corpo usinado da cruzeta.
Para um projeto OEM, o ajuste da sapata deve ser controlado pelo desenho especificado e pelo plano de inspeção. As características relevantes podem incluir o perfil ajustado, a localização das interfaces do segmento, o alinhamento com características de referência e outras dimensões definidas pelo desenho. As características e tolerâncias exatas variam de acordo com o projeto, portanto a FH as confirma na documentação do cliente, em vez de publicar um valor universal.
Se o projeto incluir uma montagem existente, envie fotografias nítidas do padrão de desgaste e da condição da guia de acoplamento junto com o desenho ou informações da peça. Esse contexto auxilia na revisão técnica, embora não substitua os critérios de aceitação definidos.

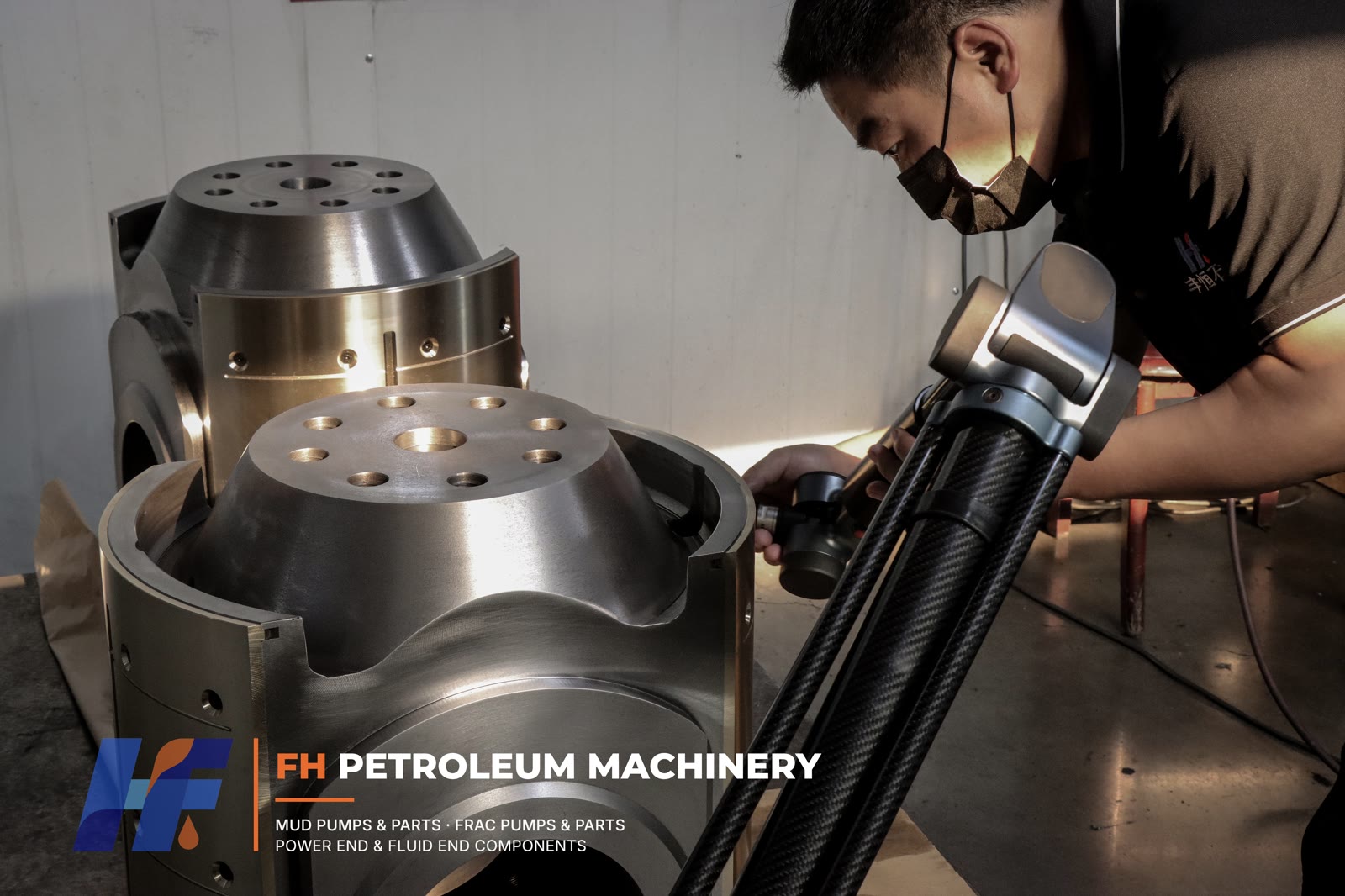

A fotografia de inspeção mostra um operador usando um braço de medição por coordenadas articulado portátil equipado com uma sonda de contato para coletar pontos de medição da cruzeta completa e suas superfícies de bronze segmentadas. Equipamentos deste tipo também são comumente descritos como CMM portáteis. Para distingui-la de uma máquina de medição por coordenadas do tipo ponte fixa, esta página usa o termo mais preciso braço de medição por coordenadas portátil.
O escopo da inspeção é acordado para o pedido. Dependendo do desenho e dos requisitos de compra, as entregas podem ser discutidas durante a cotação, incluindo registros dimensionais, documentação de material ou outros documentos de qualidade especificados. Somente a documentação incluída no pedido confirmado deverá ser tratada como parte do fornecimento.
Esta etapa de inspeção visível apoia o registro de fabricação, mostrando a medição de coordenadas sendo realizada no componente ajustado. A fotografia documenta a atividade de fiscalização; as tolerâncias aplicáveis, resultados de medição e status de aceitação final são definidos separadamente para cada pedido.
A FH Petroleum oferece suporte a consultas para substituição e fabricação de cruzetas de bombas de lama OEM. Para avaliar o projeto de forma eficiente, forneça:
Depois de analisar essas informações, a FH pode identificar questões técnicas em aberto e preparar uma cotação de fabricação. Se estiverem envolvidas informações proprietárias, envie apenas a documentação necessária para a revisão inicial e discuta os requisitos de confidencialidade com a equipe de vendas.
Você também pode revisar nosso produtos de cruzeta para bomba de lama , peças sobresselentes da bomba de lama e capacidades de controle de qualidade.
Após a fabricação e inspeção, a cruzeta completa mostrada aqui foi embrulhada e acolchoada em preparação para embalagem. Os arranjos finais de embalagem podem ser revisados de acordo com os requisitos de manuseio, preservação e entrega do pedido.

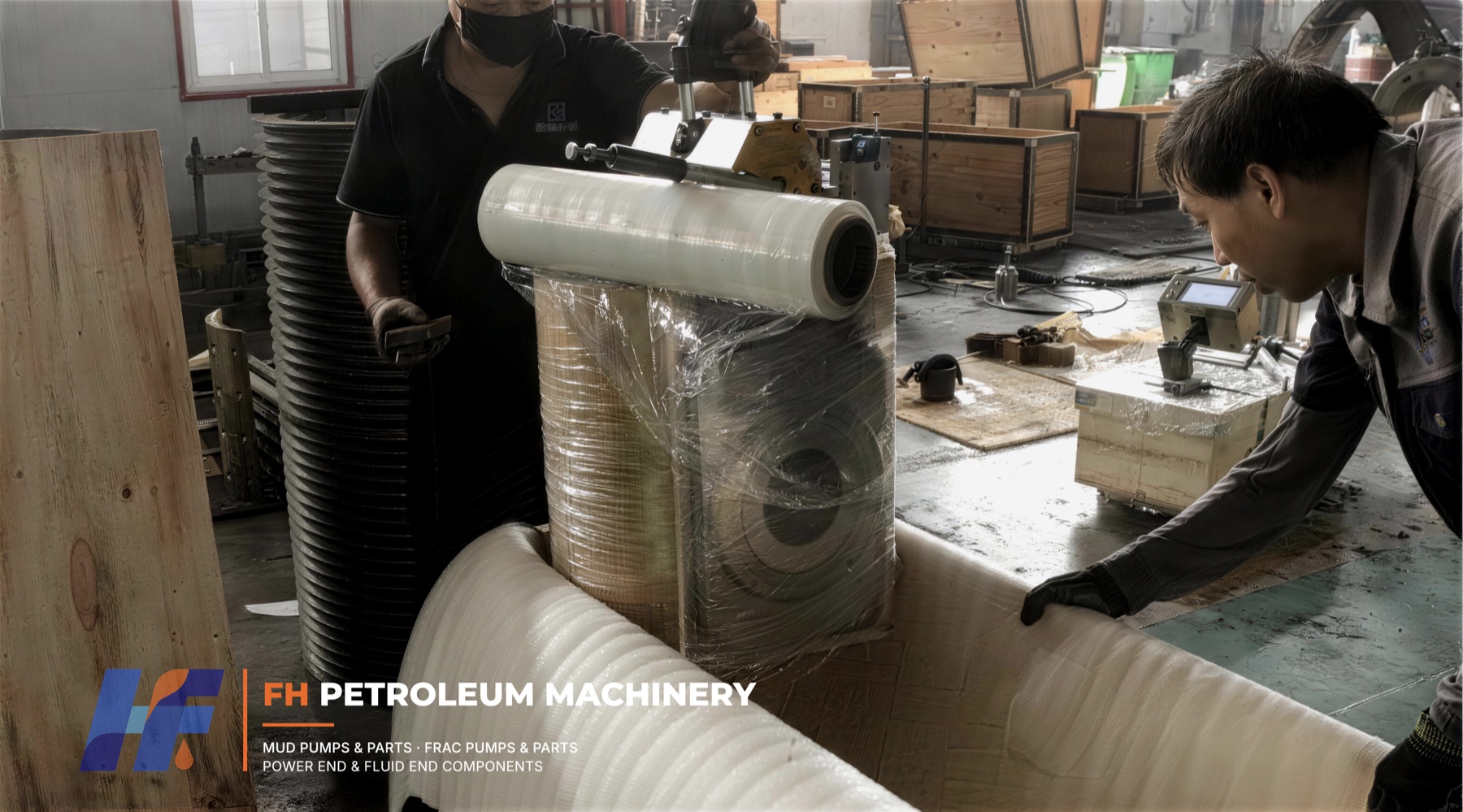

Fotografia de oficina da cruzeta concluída sendo embalada e acolchoada antes do envio.
FH aceita consultas baseadas em desenhos. A capacidade de fabricação, o material, as tolerâncias, o escopo da inspeção, a quantidade e os requisitos de documentação são revisados antes que um pedido seja confirmado.
Eles podem ser revisados como parte da montagem especificada quando incluídos no desenho do cliente e nos requisitos do pedido. O design exato do segmento e o material devem ser confirmados para o projeto.
A fotografia mostra a medição por coordenadas com um braço de medição articulado portátil equipado com uma sonda de contato em uma cruzeta com sapatas de bronze segmentadas. Este equipamento é frequentemente chamado de CMM portátil, mas é diferente de uma máquina de medição por coordenadas do tipo ponte fixa. As tolerâncias e resultados aplicáveis são definidos pelo desenho do projeto e registro de inspeção.
Envie o modelo da bomba, desenho ou número da peça, material/especificação, quantidade, documentos de inspeção necessários e destino de entrega. Fotografias de uma peça existente podem fornecer um contexto útil.
Precisa de um conjunto de cruzeta de bomba de lama com sapatas de bronze segmentadas? Envie à FH o modelo da bomba, desenho ou número da peça, quantidade e requisitos de inspeção. Nossa equipe analisará as informações disponíveis e responderá com as dúvidas técnicas necessárias para definir o fornecimento.
Entre em contato com a FH Petroleum para enviar sua consulta sobre cruzetas.
