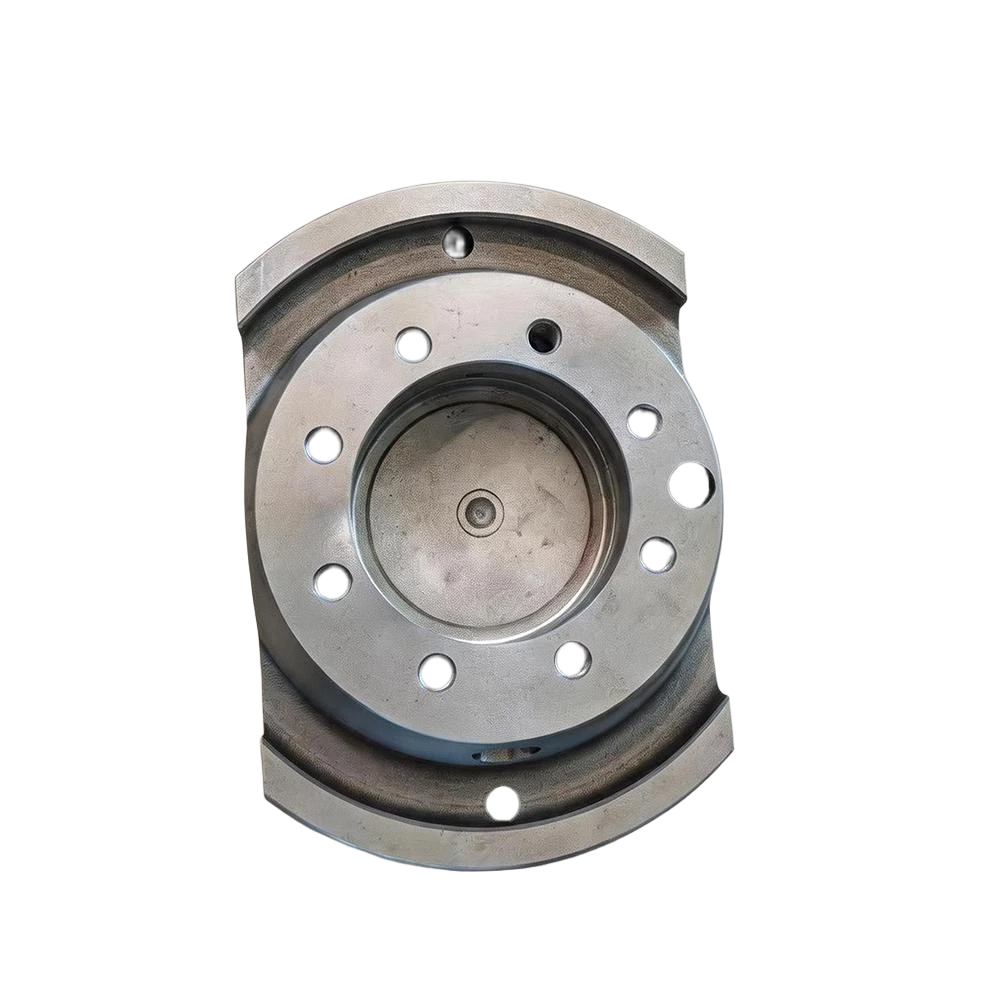

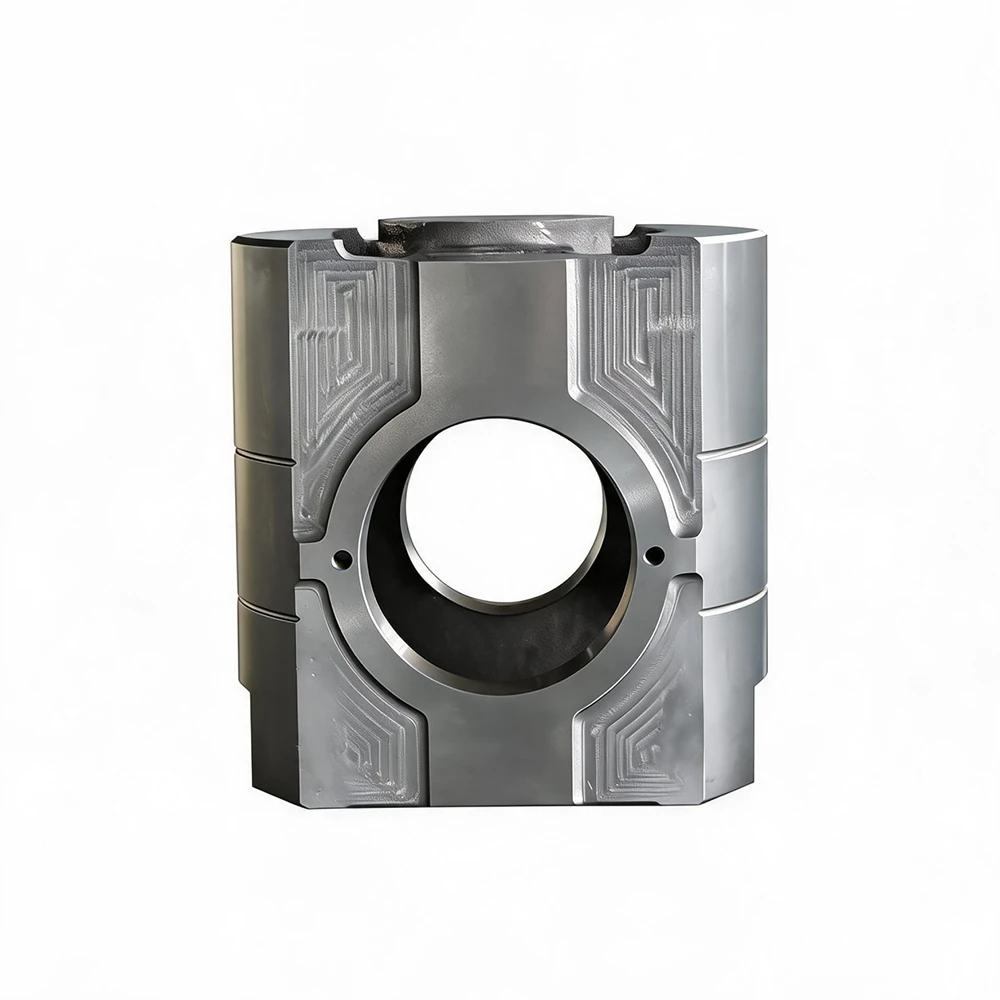

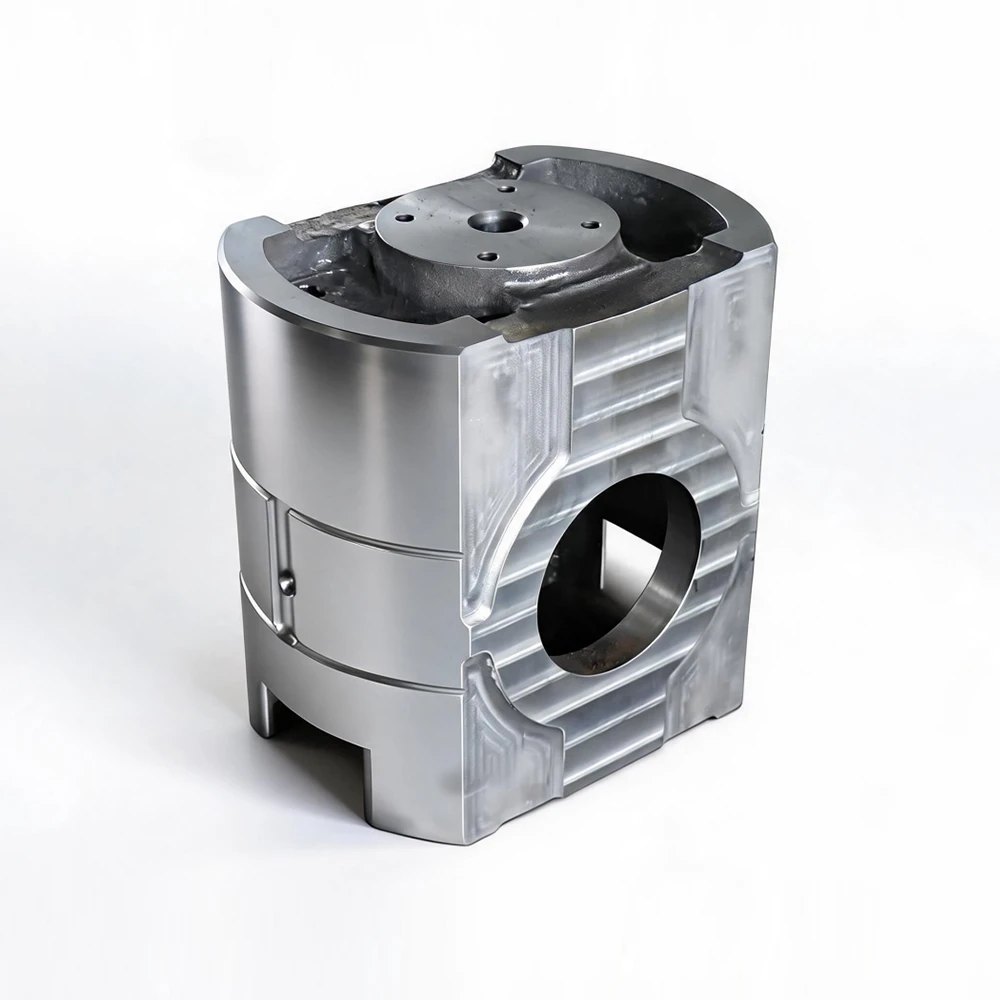

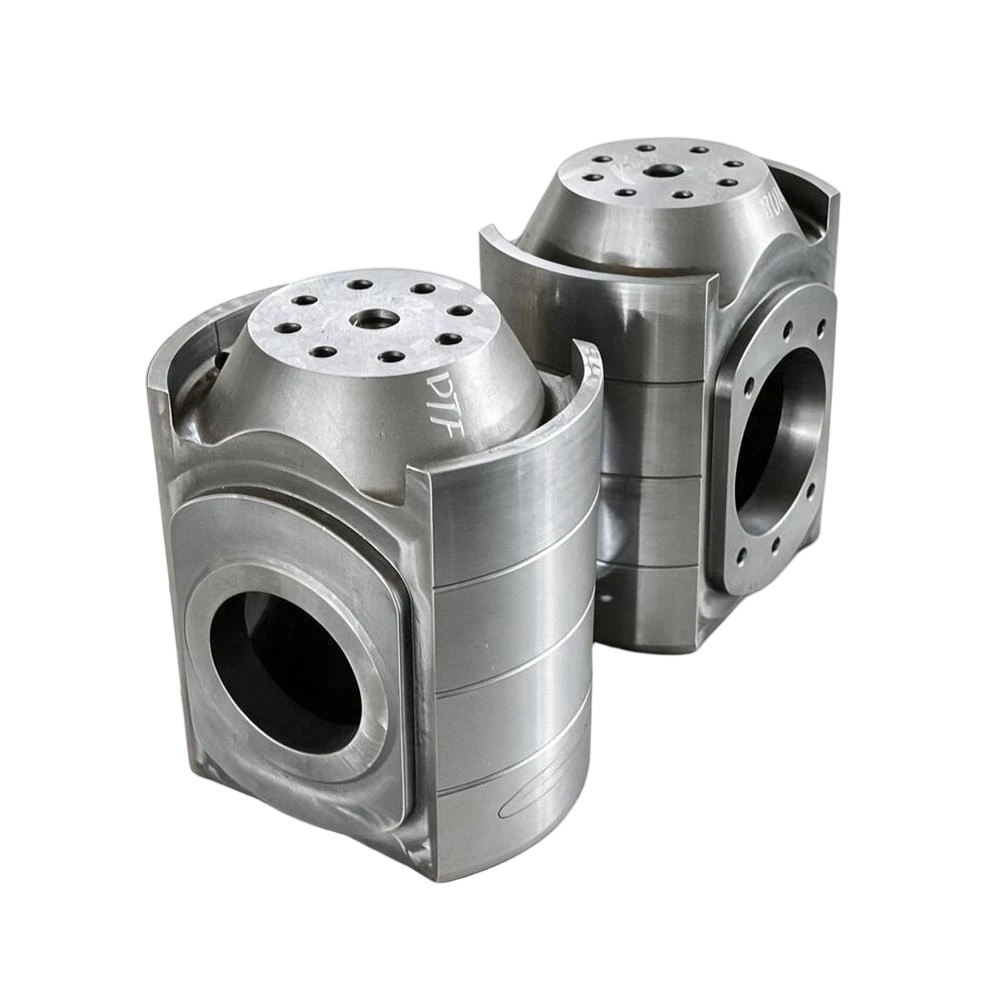

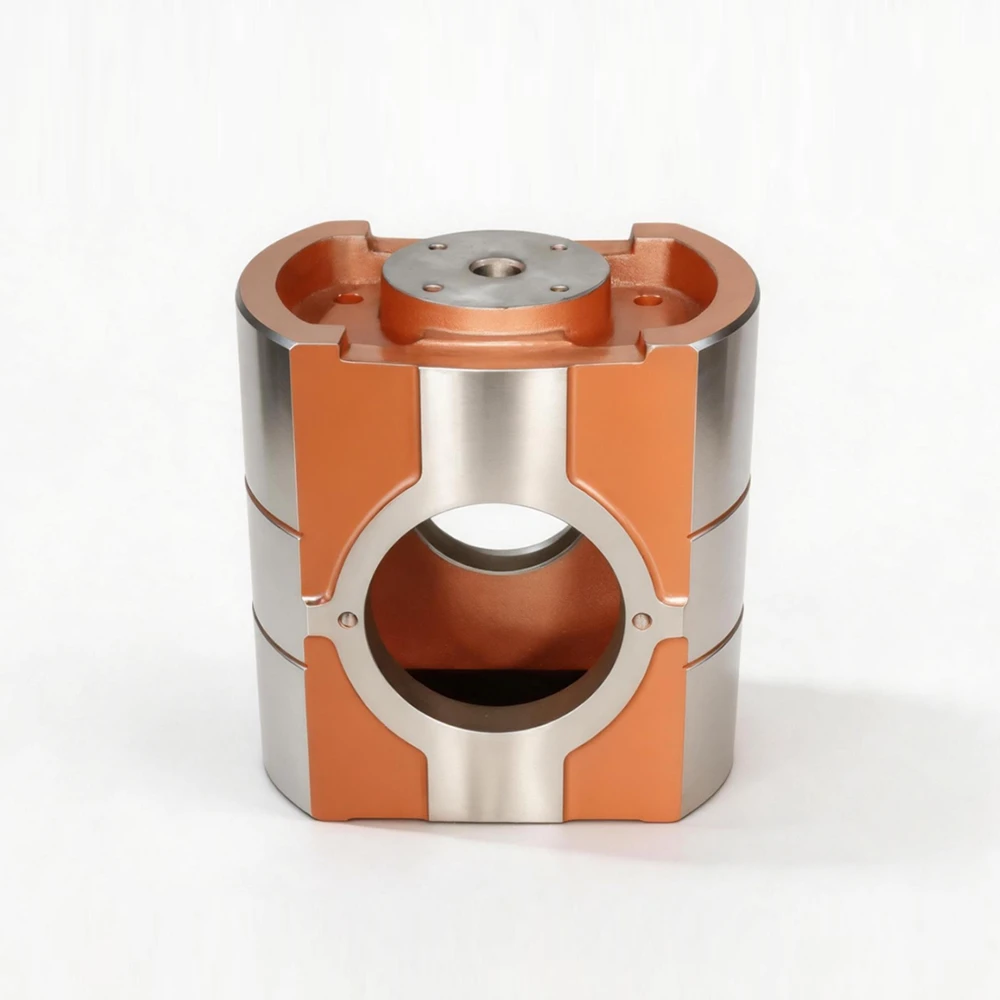

Cabeçote de Bomba de Lama (para F-500/800/1000/1300/1600 e outros modelos)

A cabeça transversal é um componente vital da extremidade de potência da bomba de lama. Ela converte o movimento rotativo do virabrequim (via biela) em movimento linear de reciprocação e, em seguida, transmite potência ao pistão através da biela de extensão para acionar a extremidade do fluido.

Consulte agora

Baixar o Catálogo

Estrutura e Componentes

Um conjunto típico de cabeça cruzada consiste em:

Carroceria transversal
Pino de cabeça transversal (conectando a biela e a cabeça transversal)
Placas guia de cabeça transversal (sapatos) – conjuntos superior e inferior que restringem a cabeça transversal a um caminho linear

Uma extremidade da cabeça transversal é fixada à haste de extensão, enquanto a outra extremidade é conectada à extremidade pequena da biela via o pino da travessia. A cabeça transversal desliza entre as placas guia superior e inferior, garantindo um movimento perfeitamente reto. Esse alinhamento preciso previne a carga lateral na haste do pistão e o empacotamento, evitando assim desgaste prematuro.

Principais Recursos

Conversão de movimento de precisão: Transforma o movimento de arco da biela em um movimento linear e recíproco puro para alta eficiência da bomba.
Sapatos substituíveis: A cabeça transversal é equipada com sapatos substituíveis (placas guia) que prolongam a vida útil da carroceria principal e reduzem os custos de manutenção.
Lubrificação forçada: Lubrificada pelo sistema de lubrificação forçada da bomba, minimizando o atrito e o calor.
Padrão dimensional: A principal diferença entre as cabeças cruzadas do sistema métrico e o de polegada está nos furos dos parafusos. Por favor, especifique o padrão necessário ao fazer o pedido.
Personalização disponível: Aceitamos pedidos personalizados de acordo com seus desenhos para atender a requisitos especiais de instalação ou retrofit.

Dicas de Manutenção

Os rolamentos dos pinos do cabeçote cruzado e as sapatas guia estão sujeitos ao desgaste sob operação de alta carga prolongada. Recomenda-se a inspeção regular do espaço de ajuste entre a cabeça de cruz e as placas guia, bem como do desgaste dos rolamentos dos pinos. A manutenção ou substituição em tempo hábil garante o funcionamento suave da bomba e prolonga a vida útil geral da bomba de lama.

Podemos fornecer cabeças cruzadas, pinos de cruz e placas guia (sapatos) para a maioria dos principais modelos de bombas de lama, além de oferecer personalização conforme seus desenhos. Por favor, entre em contato conosco para mais informações.

Marca	Modelos Compatíveis
BOMCO	F-500, F-800, F-1000, F1300, F1600, FB-1300, FB-1600, D-375, D-700
LANSHI	3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
QINGZHOU	SL3NB-1300A, QZ-1000, QZ-500, QZ-350, QZ-800, SL3NB-1600
HONGHUA	3NB-1600F, HHF800/1000, HHF1300/1600, HHF1600HL, HHF2200HL
DRILLMEC	7TS450, 7TS600, 9T800, 9T1000, 10T1300, 12T1600
EMSCO	F-500, F-800, F-1000, F1300, F1600, FB-1300, FB-1600, FC-1600, FC-2200
IDECO	T-500, T-800, T-1000, T-1300, T-1600
GARDNER DENVER	PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
NACIONAL	7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-200, 14-P-220, K-700, K-700A, K-500, K-500A
POÇO PETROLÍFERO	A-350PT, A-560PT, A-600PT, A-850PT, A-1100P, A-1400PT, A-1700PT
ELLIS WILLIAMS	W-440-LP, E-447, E-2200, W446, W440
Série RUSSA	8T-650, UNBT-600, UNBT-950, UNBT-1180L, UNBT-950A, UBT-400, BT-600, UB-590, UNB-600, 8T-310

Aplicações

Peças de reposição para bombas de lama de perfuração offshore

Partes de extremidades de fluido e potência resistentes à corrosão construídas para condições marítimas adversas, totalmente intercambiáveis com lama triplex convencional da série F e projetadas para maior autonomia entre as manutenções.
Componentes da bomba de perfuração terrestre de poço profundo

Peças de bomba para serviço pesado classificadas para operações de perfuração profunda de alta pressão, incluindo forjadas virabrequins, cruzetas e módulos de extremidade fluida, proporcionando desempenho consistente sob carga pesada contínua de acordo com os padrões da API.
Peças de bombas de reposição de recondicionamento e perfuração de terreno

Peças de reposição econômicas compatíveis com OEM para projetos de perfuração e recondicionamento de rotina em terra, cobrindo peças de desgaste comuns de power end, fluid end e conjuntos estruturais para reduzir custos de manutenção.
