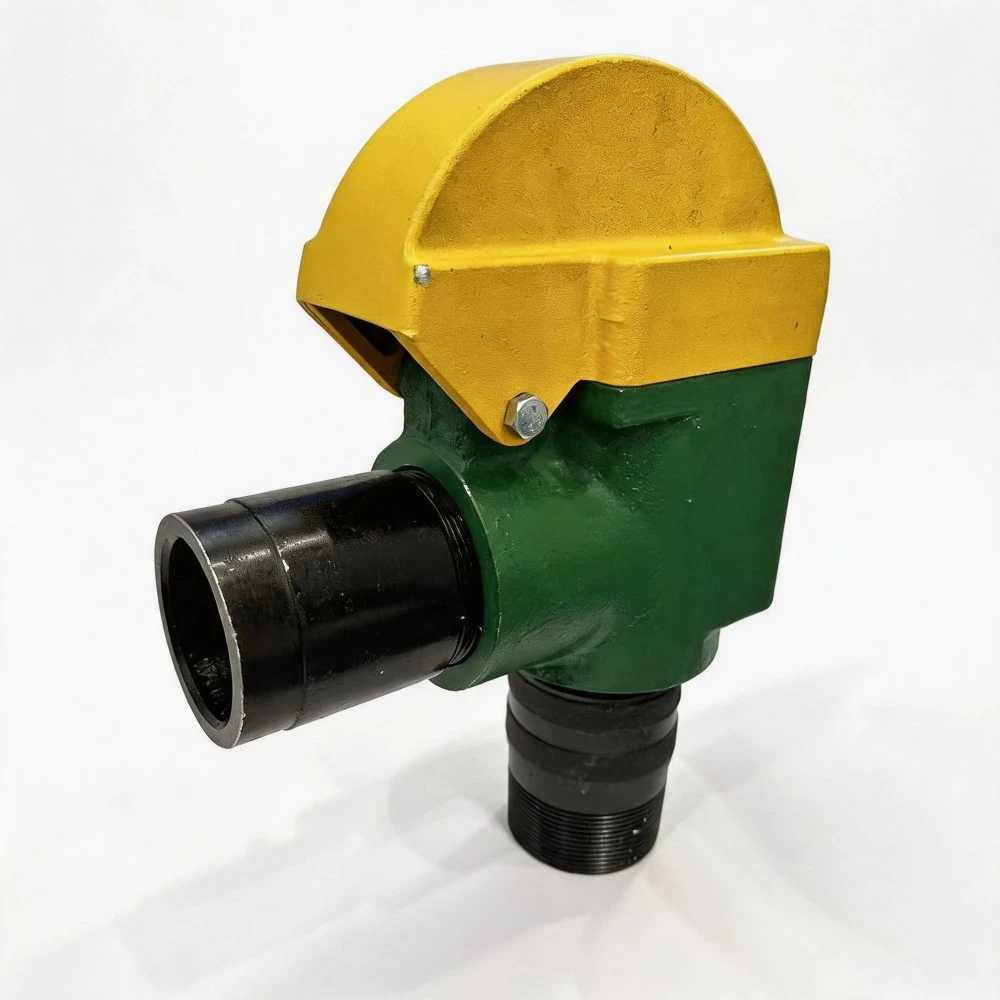

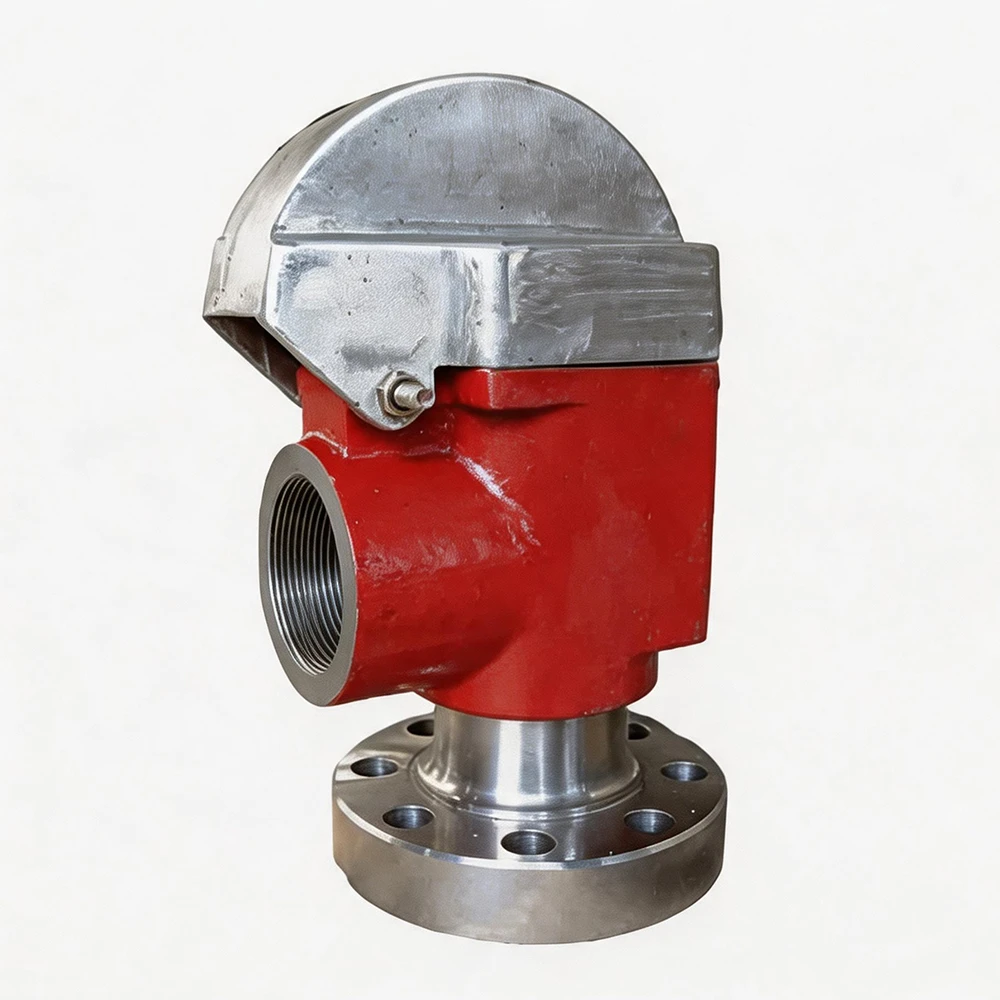

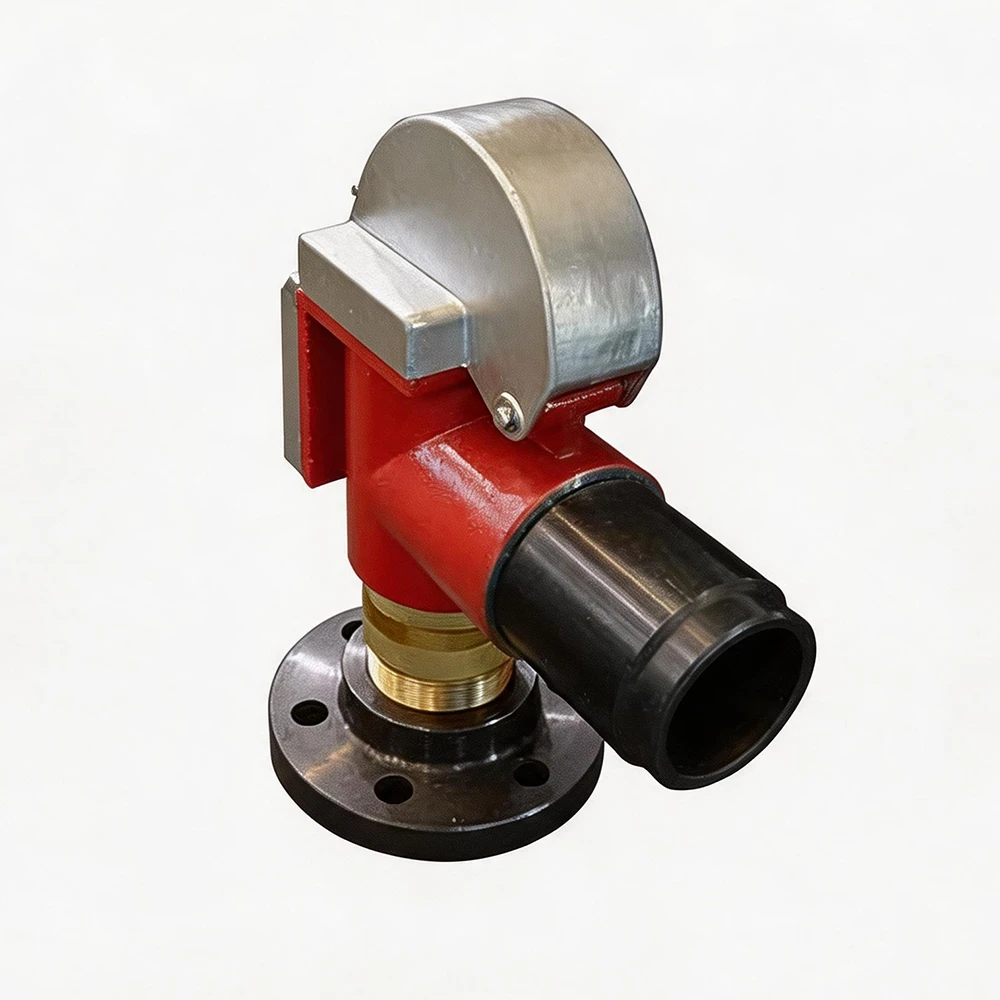

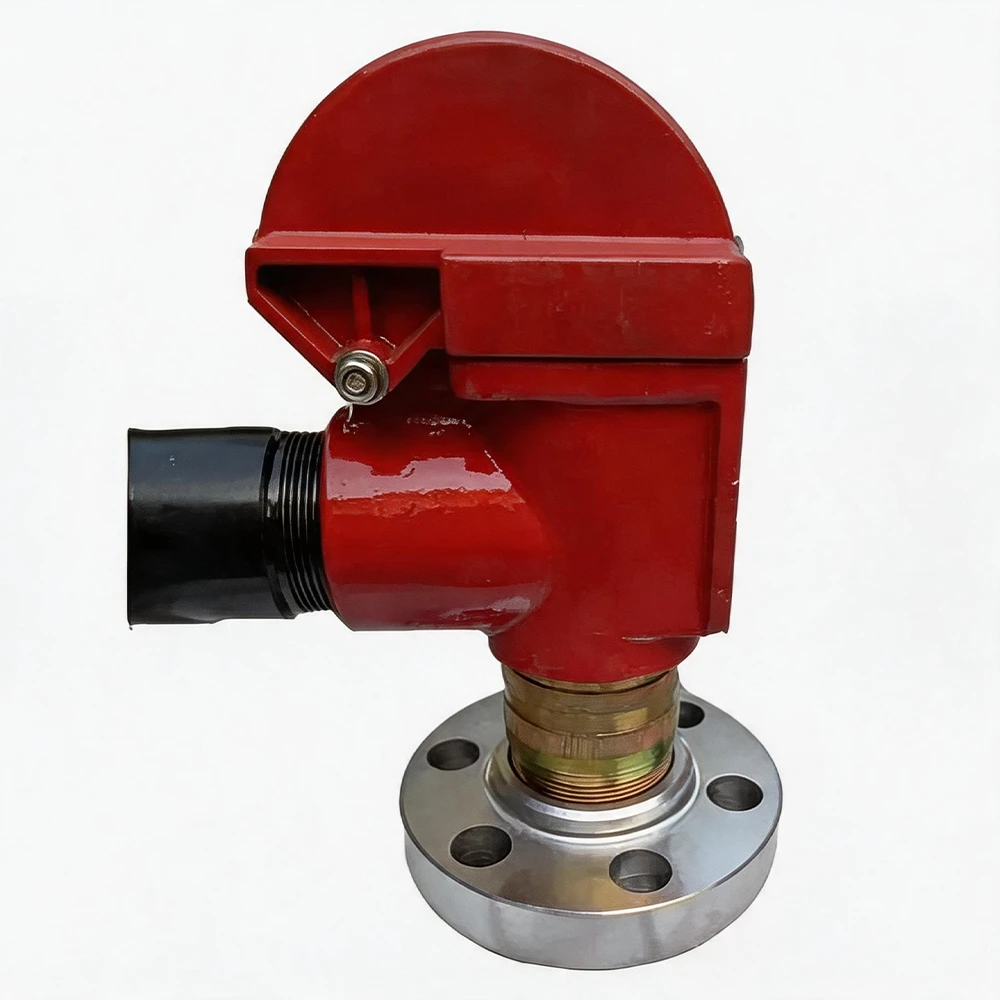

Válvula de segurança de alívio com pino de cisalhamento JA-3 para bombas de lama (flange e conexão r

Antes da partida da bomba, confirme a pressão de proteção nominal de acordo com as especificações das camisas e pistões da bomba de lama. Remova a tampa superior da válvula e instale um pino de cisalhamento dedicado no orifício do pino da placa de cisalhamento (é permitido apenas um pino de cisalhamento por placa de cisalhamento). Quando a pressão da cabeça da bomba excede o valor nominal predefinido, o pino de cisalhamento se romperá instantaneamente e a lama de perfuração fluirá pelas saídas laterais para liberar o excesso de pressão e proteger toda a unidade da bomba de lama. Nunca substitua os pinos de cisalhamento originais por arame de ferro, hastes de solda ou outros materiais improvisados, pois isso interromperá a pressão de alívio calibrada e causará graves incidentes de segurança. As peças sobressalentes consumíveis desta válvula incluem pinos de cisalhamento, pistões, hastes de pistão e amortecedores de borracha.

Sugerimos instalar uma válvula de alívio de sucção adicional na tubulação de sucção para absorver picos repentinos de pressão e evitar danos à bomba. A válvula de alívio de sucção é preferencialmente instalada no coletor de sucção da bomba, enquanto posições alternativas ao longo da linha de sucção são aceitáveis com base no layout do campo. As tubulações de descarga da válvula de alívio devem inclinar-se suavemente para baixo em direção ao tanque de lama e ser totalmente apoiadas para evitar bolsões baixos, onde a sedimentação e a solidificação da lama poderiam bloquear o fluxo do fluido. Ajuste a pressão de alívio da válvula para 150% da pressão normal de operação. 70 psi é a configuração padrão para operações regulares de perfuração, que pode ser modificada para atender aos requisitos exclusivos do trabalho. A pressão máxima de trabalho deste modelo JA-3 chega a 35 MPa.

1. Ação de abertura e fechamento sensível e suave com resposta rápida de liberação de pressão

2. Pequena área de suporte de pressão do pistão para proteção instantânea contra sobrepressão

3. Procedimento de reinicialização simples após alívio de pressão para reduzir o tempo de inatividade para manutenção

4. Forte compatibilidade universal, compatível com a maioria dos modelos convencionais de bombas de lama

5. Opções de conexão dupla (flange/rosca) para retrofit flexível no local

6. Proteção de pressão estável sem problemas de fadiga da mola, confiável sob condições adversas contínuas de alta pressão

7. Aplicabilidade em vários cenários para sistemas de circulação de alta pressão de lama, água e óleo de perfuração

1. Desempenho de abertura e fechamento responsivo e consistente

2. Pistão compacto com suporte de pressão para alívio rápido da pressão

3. Redefinição pós-falha sem esforço

4. Ampla compatibilidade com vários tipos de bombas de lama

5. Tipos de conexão: Conexão flangeada, Conexão roscada

6. Pressão máxima de trabalho permitida: 35 MPa
