Amortecimento de pulsação e airbag

Tipo de amortecedor, recursos de design e melhores casos de uso

Bexiga / Diafragma: Mais comum; alojamento de fluido separado por gás. Ideal para linhas de descarga.

Vaso de pressão: Compacto, sem peças móveis - adequado para aplicações de pressão muito alta, mas menos eficaz em geral.

Sucção vs. Descarga: Oferece flexibilidade na mitigação de pulsações em ambos os lados da bomba.

Projetos típicos incluem:

Corpo, tampa, bexiga/diafragma, válvula de pré-carga

Manômetro, válvula de sangria, válvula de retenção ou alívio

Adequado para bombas de lama em uma ampla variedade de modelos.

Principais Parâmetros Técnicos

Classificação de pressão: Até 5.000-7.500 psi (dependendo do modelo, por exemplo, KB20 etc.)

Compatibilidade com fluidos: Lama padrão; opções de bexiga resistente à lama à base de óleo

Modelos disponíveis: KB10, KB20, KB45, KB75, PD-45, PD-55, etc.

Componentes incluídos: Bexiga/diafragma, manômetro, válvula de sangria, carcaça

Manutenção: Bexiga substituível em campo; procedimento fácil de pré-carga

Reduz o desgaste

Minimiza o estresse e a fadiga em componentes posteriores, como revestimentos, válvulas, tubos e conexões. Ao minimizar as pulsações nos componentes do sistema, como reguladores, solenóides, sensores, etc., a bomba reduzirá o desgaste e prolongará a vida útil.

Melhora a eficiência da perfuração

Pressão e fluxo consistentes levam a operações mais suaves e a uma taxa de penetração potencialmente melhorada.

Diminui o ruído e a vibração

Amortece as pulsações para criar um ambiente de trabalho mais silencioso e seguro.

Evita picos de pressão

Atenua picos repentinos, semelhantes ao golpe de aríete, protegendo a integridade do seu sistema e a integridade do equipamento Power Zone.

Capacidade de resposta rápida

Atua como um amortecedor, respondendo instantaneamente às flutuações de pressão para estabilizar o sistema.

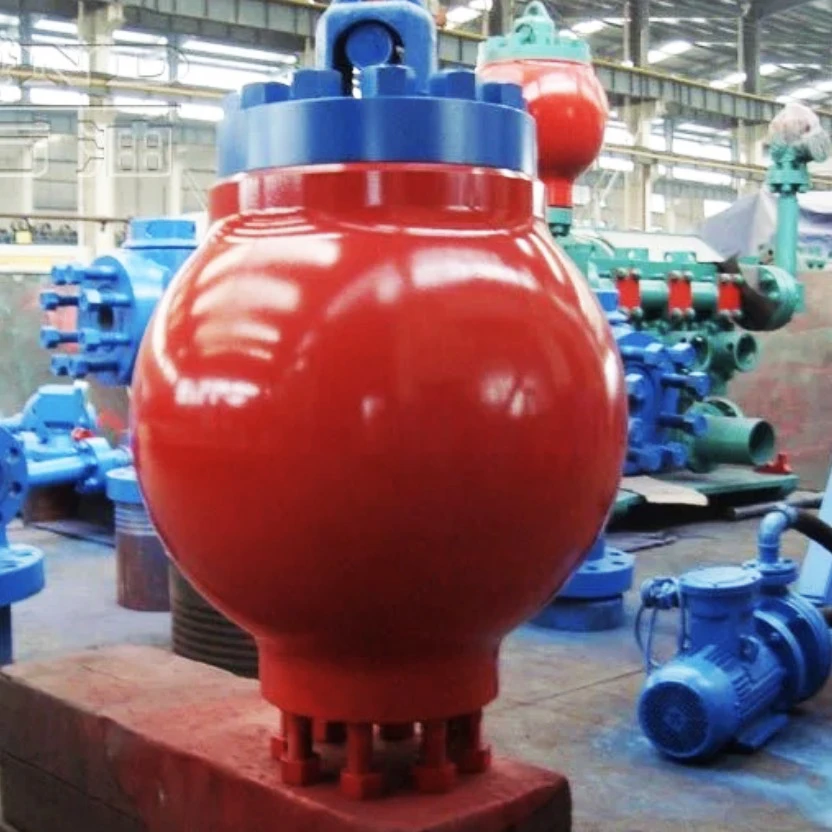

Características estruturais do amortecedor de pulsação esférico

Um Amortecedor de Pulsação e Air Bag é um acumulador com uma pré-carga fixa que absorve choques do sistema enquanto minimiza pulsações, vibrações de tubos, golpes de aríete e flutuações de pressão.

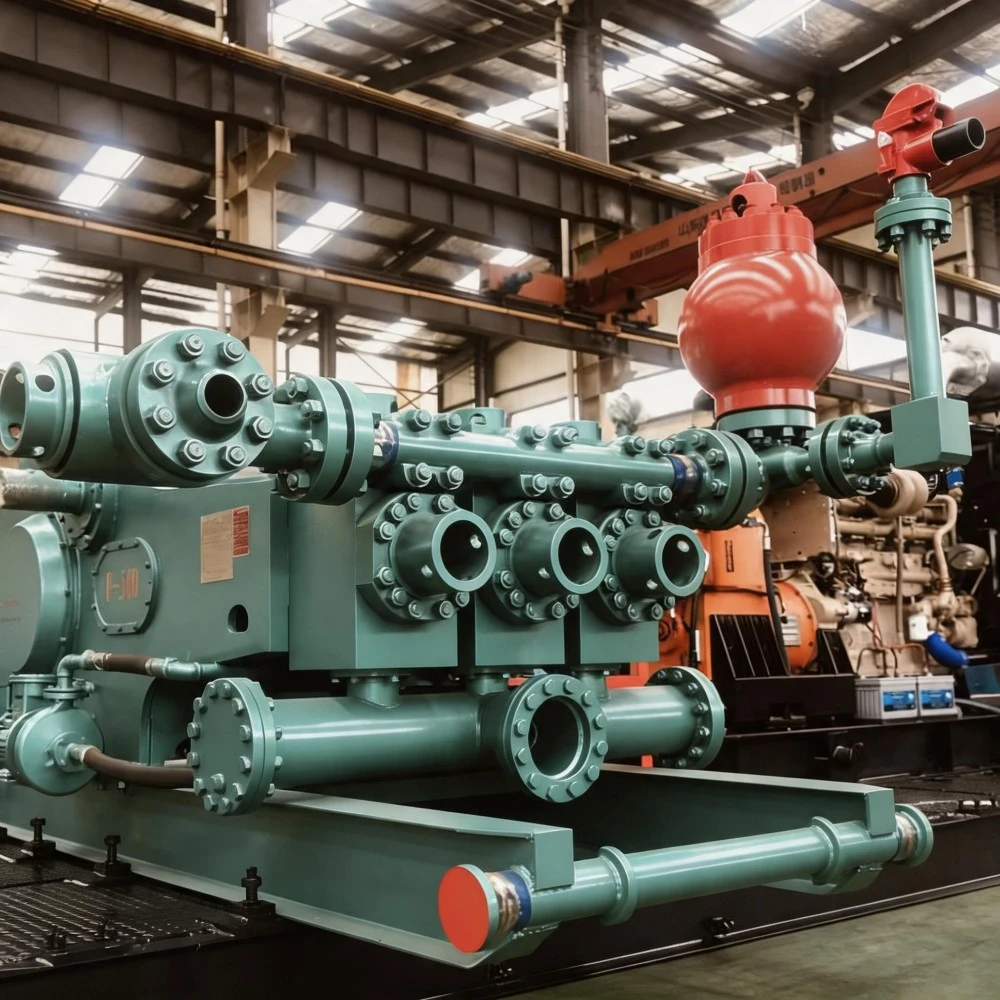

Os amortecedores de pulsação são fixados diretamente no coletor de descarga ou instalados diretamente a jusante da bomba.

Oferecemos uma ampla gama de amortecedores de pulsação esféricos de perfuração e produção e airbags.

Os tamanhos de volume variam de 10 galões a 20 galões e a pressão varia de 3.000 psi a 7.500 psi.

O corpo do amortecedor de pulsação esférico é construído em aço forjado de peça única, eliminando a possibilidade de falha por fadiga da solda.

Eles são intercambiáveis com amortecedores Hydril Série "K", amortecedores Emsco Série "PD" e amortecedores Bomco Série "KB".

Corpo da válvula forjado em peça única (sem soldas circunferenciais), tornando o corpo da válvula mais forte e a superfície interna mais lisa.

A superfície interna é usinada para facilitar o movimento do diafragma.

Painéis superior e inferior substituíveis em campo.

Conexão da placa base para atender aos requisitos de aplicação do cliente.

Os diafragmas estão disponíveis em uma variedade de materiais para atender aos requisitos da aplicação.

Construção confiável de campo petrolífero: Bexigas feitas de uretano resistente à lama à base de óleo (por exemplo, Patriot™), garantindo longa vida útil.

Certificado API / ASME: Disponível com carimbo ASME-U ou construído de acordo com rigorosos padrões API para uso onshore e offshore.

Design que pode ser reparado em campo: Fácil pré-carga, manutenção do reservatório e substituição de peças reduziram o tempo de inatividade.

Ampla aplicação: Compatível com as principais marcas e modelos de bombas de lama - ideal para novas instalações e reformas.

Materiais Avançados: Materiais de bexiga de alta qualidade (NBR, HNBR, FKM) adaptados a diversas químicas de fluidos e condições térmicas.

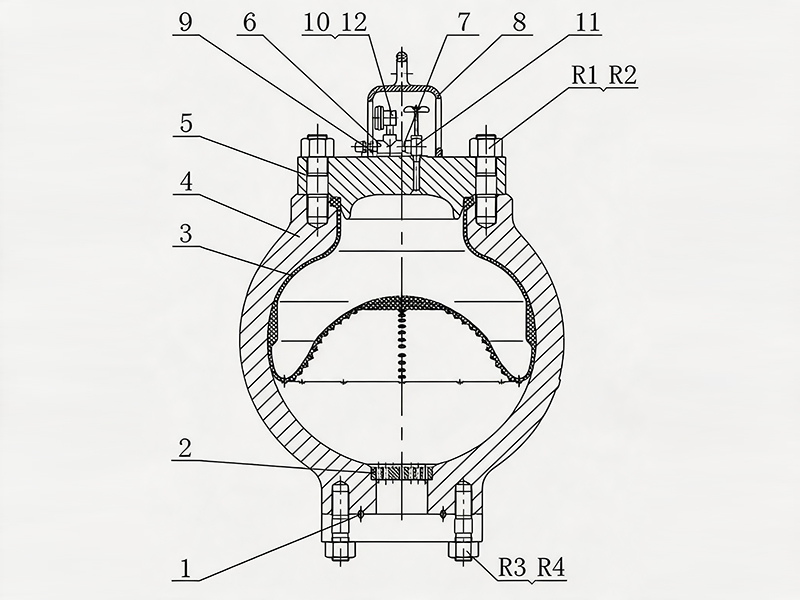

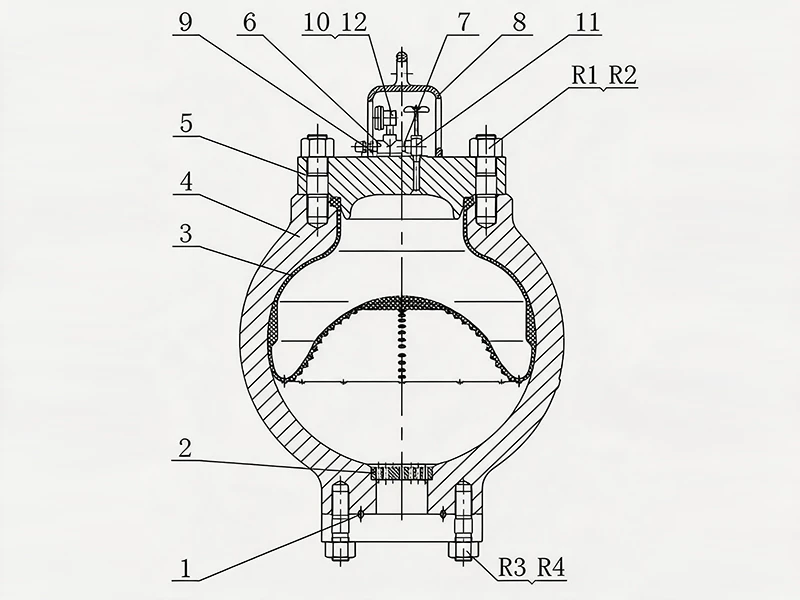

Os números no diagrama correspondem à tabela abaixo para fácil instalação, manutenção e comunicação.

As posições dos números do diagrama referem-se ao desenho da sua estrutura.
